AN 495karta katalogowa

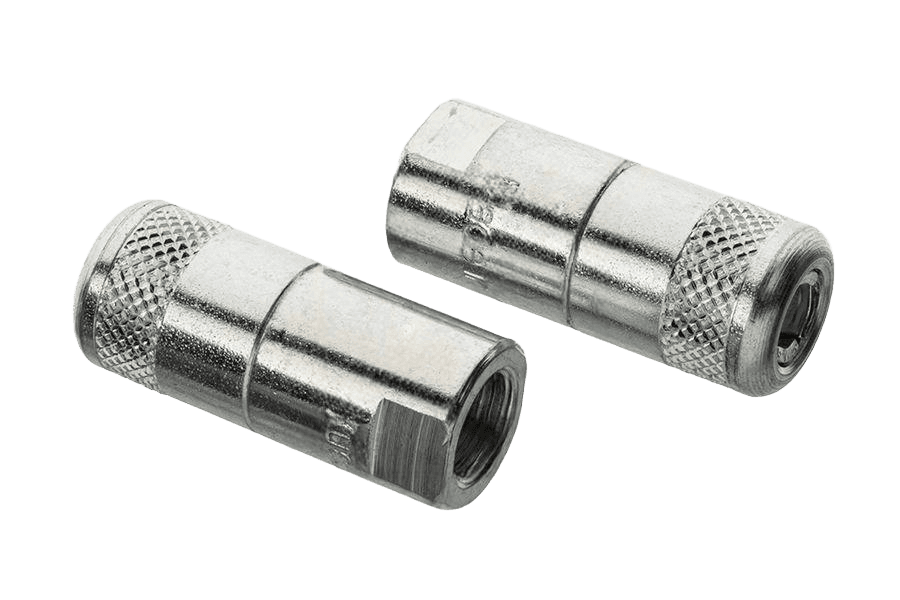

Końcówka smarownicy
Wymiary i warunki techniczne wg AN 495
Rysunek techniczny
Wymiary (mm)wybrany rozmiar: M10x1
| Gwint | M9x1 | M10x1 |
|---|---|---|
| d | 15 | 15 |
| h | 36 | 36 |
| s | 13 | 13 |
Gwint — gwint przyłączeniowy łączący końcówkę ze smarowniczką/wężemd — średnica korpusuh — wysokość końcówkis — rozmiar klucza (SW)
Zastosowanie i dopasowanie
| Rodzaj | Końcówka zaciskowa (złączka hydrauliczna) do smarownic i węży smarowniczych |
|---|---|
| Typ | 515/G |
| Pasuje do | smarowniczek z główką stożkową (typ hydrauliczny) |
Oznaczanie
Przykład oznaczenia końcówki zaciskowej M10x1 515/G do smarowniczki z główką stożkową:
Końcówka 515/G
Opis
Końcówka smarownicy wg normy AN 495. Do obsługi punktów smarnych maszyn i pojazdów.
Dostępne warianty: M10x1.
Specyfikacja produktu
| Gwint | M10x1 |
|---|---|
| Norma | AN 495 |
| Rodzaj | Końcówka smarownicy |
| Typ | 515/G |
| Własność | 515/G |
| Skok gwintu | 1 |
| Rozmiar | M10 |
| Układ rozmiaru | gwint metryczny |
| Odmiana | 515/G |
| Napęd | V000077 |
| Ilość w opakowaniu | 5 szt |
| Waga opakowania | 155 g |
| Waga 1 szt | 31 g |
