DIN 7349karta katalogowa
Podkł. pogrubiona
Wymiary i warunki techniczne wg DIN 7349
Wymiary (mm)
| Pod gwint | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | 3,2 | 4,3 | 5,3 | 6,4 | 8,4 | 10,5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 |
| d2 | 9 | 12 | 15 | 17 | 21 | 25 | 30 | 36 | 40 | 44 | 44 | 50 | 50 | 60 | 68 |
| s(nom) | 1 | 1,6 | 2 | 3 | 4 | 4 | 6 | 6 | 6 | 8 | 8 | 8 | 10 | 10 | 10 |
Oznaczenie wielkości nominalnej podkładki (dnom) odpowiada wartości d1 — pokrywają się w tabeli producenta.d1 — średnica otworud2 — średnica zewnętrznas(nom) — grubość nominalna
Warunki techniczne
Materiał
| Stal (inne materiały metalowe po uzgodnieniu między dostawcą a odbiorcą) |
Własności mechaniczne
| Twardość | 200 HV dla s ≤ 6; 100 HV dla s > 6 (inne twardości po uzgodnieniu między dostawcą a odbiorcą) |
|---|---|
| Zakres twardości | 100 HV do 200 HV |
Tolerancje
| Klasa dokładności | A |
|---|---|
| Norma | ISO 4759-3 |
Wykończenie powierzchni
| Bez powłoki: podkładki dostarczane po obróbce, bez warstwy ochronnej, zabezpieczone środkiem ochronnym, chyba że ustalono inaczej między odbiorcą a dostawcą | |
| Powłoki elektrolityczne | wg ISO 4042 |
| Nieelektrolityczne powłoki płatkowe cynkowe | wg ISO 10683 |
Odbiór
| procedura odbioru wg ISO 3269 |
Oznaczanie
Przykład oznaczania podkładki okrągłej pogrubionej o wielkości nominalnej 17 mm:
Podkładka 17 DIN 7349 St
Opis

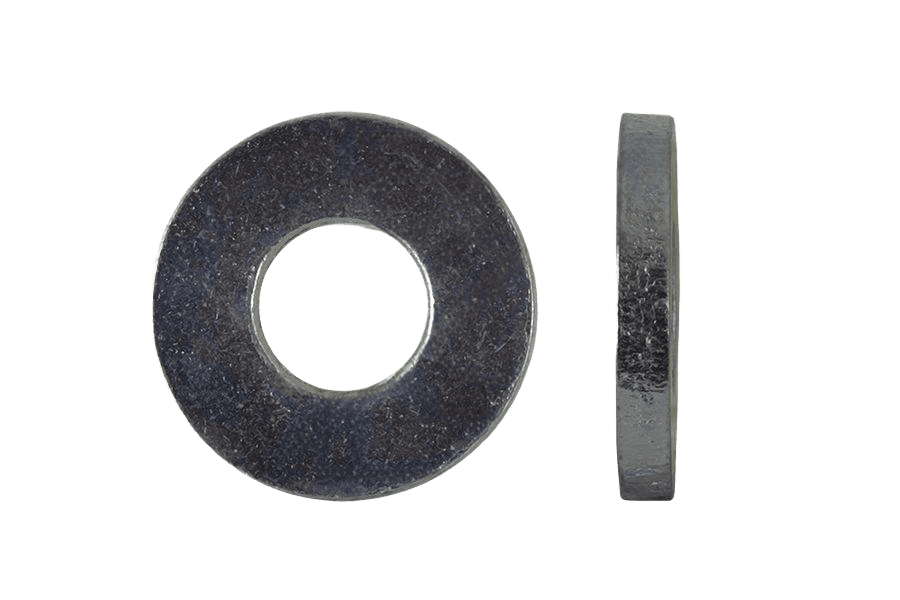

Podkładka pogrubiona wg normy DIN 7349, o twardości 100HV. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Rozkłada nacisk pod łbem śruby lub nakrętką i chroni powierzchnię łączonych elementów.
Dostępny asortyment: w rozmiarach od M20 do M30. W ofercie również w wykonaniu 200HV ocynkowanym i nierdzewnym A2.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 7349 |
| Rodzaj | Podkł. pogrubiona |
| Klasa / materiał | 100HV |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
