AN 77karta katalogowa

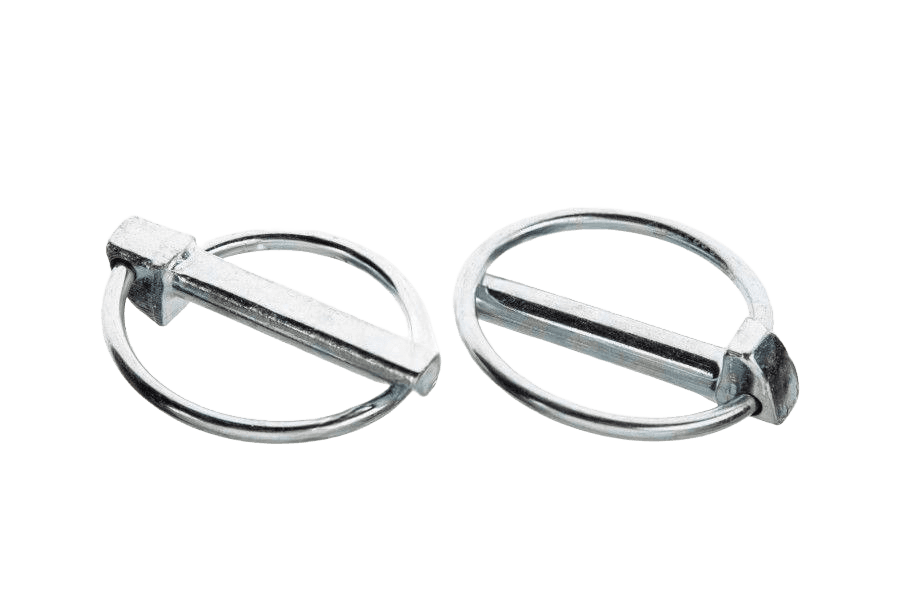

Przetyczka z pierśc. oc.B AN
Wymiary i warunki techniczne wg AN 77
Wymiary (mm)wybrany rozmiar: 7
| d(nom) | 4,5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
|---|---|---|---|---|---|---|---|---|
| d | 4,5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| c | 34 | 41 | 41 | 41 | 41,0 | 41,0 | 41,0 | 41 |
| f | 3,4 | 3,4 | 3,4 | 3,4 | 3,4 | 3,4 | 3,4 | 3,4 |
| l | 42 | 42 | 42 | 42 | 42 | 42 | 42 | 42 |
d(nom) — średnica nominalna przetyczkid — średnica przetyczki (trzpienia)c — średnica pierścieniaf — grubość drutu pierścienial — długość przetyczki
Oznaczanie
Przykład oznaczania przetyczki z pierścieniem o średnicy przetyczki (wymiar nominalny) dnom = 8 mm:
Przetyczka AN 77 – 8
Opis
Przetyczka z pierśc. oc.B AN wg normy AN 77. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarze 7 mm. W ofercie również w wykonaniu ocynkowanym.
Specyfikacja produktu
| Rozmiar | 7 |
|---|---|
| Norma | AN 77 |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | średnica (mm) |
| Ilość w opakowaniu | 100 szt |
| Waga opakowania | 2,44 kg |
| Waga 1 szt | 24,4 g |
