AN 83karta katalogowa

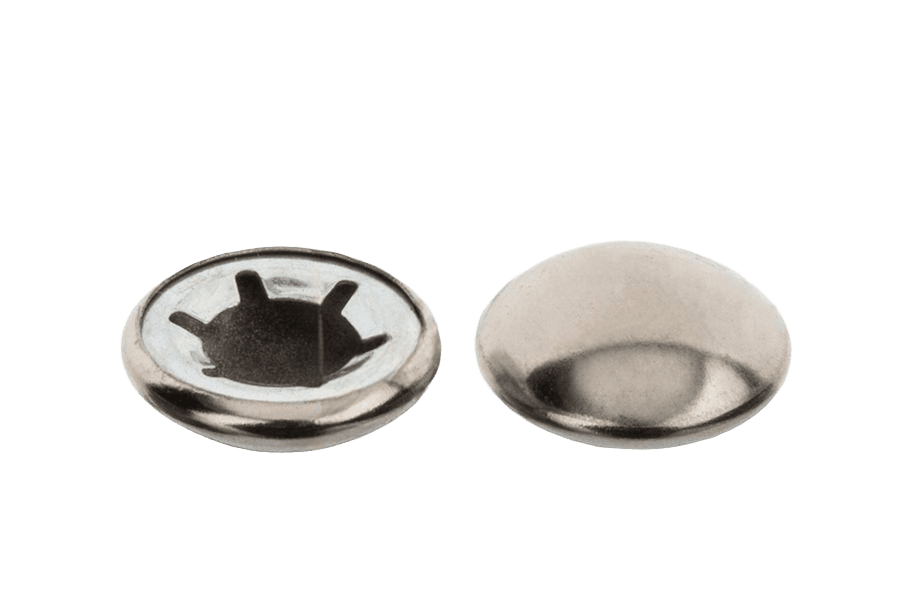

Zab. spręż. z puklem
Wymiary i warunki techniczne wg AN 83
Wymiary (mm)wybrany rozmiar: 8
| Ødw(nom) | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 18 | 20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ØA | 11,8 | 11,8 | 11,8 | 15,8 | 15,8 | 15,8 | 19,5 | 19,5 | 19,5 | 26,7 | 26,7 | 26,7 | 29,6 | 29,6 | 29,6 | 38,7 |
| B | 4,2 | 4,2 | 4,2 | 5,7 | 5,7 | 5,7 | 7,1 | 7,1 | 7,1 | 9,4 | 9,4 | 9,4 | 9,7 | 9,7 | 9,7 | 10,0 |
| C | 3,0 | 3,0 | 3,0 | 4,0 | 4,0 | 4,0 | 4,5 | 4,5 | 4,5 | 6,0 | 6,0 | 6,0 | 6,0 | 6,0 | 6,0 | 6,0 |
Ødw(nom) — nominalna średnica wałka (trzpienia), na który wciskane jest zabezpieczenie; na widoku z przodu oznaczona jako Ød (otwór pierścienia sprężystego)ØA — średnica zewnętrzna pukla (kołpaka)B — głębokość pukla (wymiar osiowy kołpaka)C — wysokość części kopułowej pukla (na przekroju montażowym)
Materiał i wykończenie
Stal — pierścień sprężysty
| Materiał | stal sprężynowa EN 10132, twardość 350–425 HV |
|---|---|
| Wykończenie | cynkowa powłoka galwaniczna ISO 4042 lub powłoki płatkowe ISO 10683 |
Stal — pukiel (kołpak)
| Materiał | stal niestopowa (węglowa) EN 10025 |
|---|---|
| Wykończenie | niklowa powłoka galwaniczna ISO 4042 |
Stal nierdzewna — pierścień i pukiel
| Materiał | stal nierdzewna A2 ISO 3506-1 |
|---|---|
| Wykończenie | bez powłoki |
Oznaczanie
Przykład oznaczania: zabezpieczenie sprężyste osiowe z puklem na wałek o średnicy d = 10 mm, ze stali sprężynowej:
Płytki osadcze z puklem AN 83–10–St.
Opis
Zab. sprężysty z puklem wg normy AN 83.
Dostępny asortyment: w rozmiarze 8 mm. W ofercie również w wykonaniu nierdzewnym A2.
Specyfikacja produktu
| Rozmiar | 8 |
|---|---|
| Norma | AN 83 |
| Rodzaj | Zab. spręż. z puklem |
| Pokrycie | Niklowany (dekoracyjny) |
| Układ rozmiaru | średnica (mm) |
| Napęd | z puklem |
| Ilość w opakowaniu | 500 szt |
| Waga opakowania | 570 g |
| Waga 1 szt | 1,14 g |
