DIN 741karta katalogowa

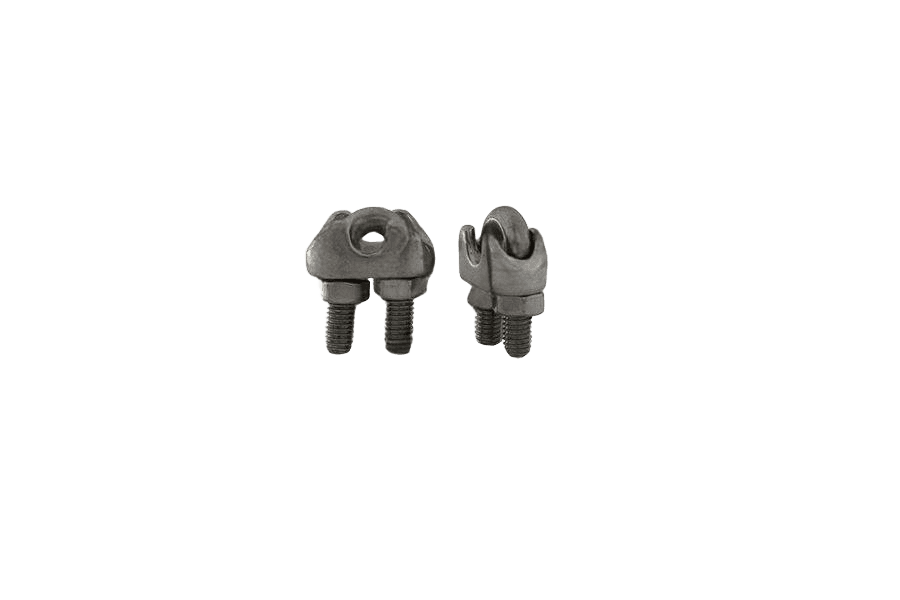

Zacisk do lin
Wymiary i warunki techniczne wg DIN 741
Wymiary (mm)wybrany rozmiar: 4
| Ø liny | 3 | 5 | 6* | 6,5 | 8 | 9,5* | 11 | 13 | 14 | 16 | 19 | 22 | 26 | 30 | 34 | 40 | 45* | 50* |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ød1 | M4 | M5 | M5 | M5 | M6 | M8 | M8 | M10 | M10 | M12 | M12 | M14 | M14 | M16 | M16 | M18 | M18 | |
| h1 | 20 | 24 | 26,5 | 28 | 34 | 42 | 44 | 55 | 57 | 63 | 75 | 85 | 95 | 110 | 120 | 140 | 165 | 170 |
| a | 9 | 11 | 12 | 13 | 16 | 19 | 20 | 24 | 25 | 29 | 32 | 37 | 41 | 48 | 52 | 58 | 65 | 67 |
* — wymiary nie ujęte w normieØ liny — nominalna średnica liny (odpowiada wymiarowi nominalnemu zacisku)Ød1 — gwint kabłąka (śruby U)h1 — wysokość całkowita zaciskua — szerokość mostka (rozstaw ramion kabłąka)
Materiał i wykonanie
| Materiał | stal (St) |
|---|---|
| Status normy | norma wycofana (withdrawn standard) |
Oznaczanie
Przykład oznaczania zacisku kabłąkowego do lin o średnicy nominalnej 22 (średnica nominalna liny Ø 22), wykonanego ze stali:
Zacisk DIN 741 - 22 - St
Opis
Zacisk do lin wg normy DIN 741, ze stali nierdzewnej A4 — odpornej na korozję także w środowisku morskim i chemicznym.
Dostępny asortyment: w rozmiarze 4 mm. W ofercie również w wykonaniu ocynkowanym i nierdzewnym A4.
Specyfikacja produktu
| Rozmiar | 4 |
|---|---|
| Norma | DIN 741 |
| Rodzaj | Zacisk do lin |
| Klasa / materiał | Stal nierdzewna A4 (A4) |
| Układ rozmiaru | średnica (mm) |
| Ilość w opakowaniu | 25 szt |
| Waga opakowania | 280 g |
| Waga 1 szt | 11,2 g |
