AN 76karta katalogowa

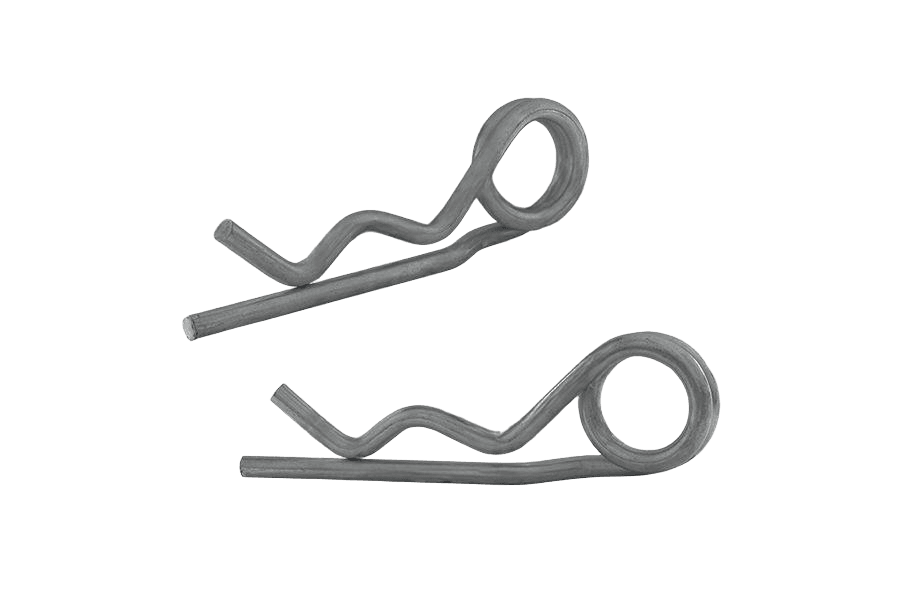

Zawleczka spręż. podw.
Wymiary i warunki techniczne wg AN 76
Rysunek techniczny
Widok z boku (l1, l2, d1, d2) i widok od czoła z zabezpieczanym sworzniem (d3, d4).
Wymiary (mm)wybrany rozmiar: 7
| d(nom) | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|
| d1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| d2 | 10 | 16 | 23 | 26 | 30 | 30 | 30 |
| l1 | 50 | 62 | 78 | 92 | 120 | 130 | 130 |
| l2 | 25 | 32 | 44 | 50 | 70 | 72 | 76 |
| d3 | 2,5 | 3,5 | 4,5 | 5,5 | 6,5 | 8,0 | 9,0 |
| d4 | 8 - 14 | 14 - 20 | 17 - 24 | 18 - 30 | 24 - 36 | 24 - 40 | 24 - 45 |
d(nom) — wielkość nominalnad1 — średnica drutu (= wielkość nominalna)d2 — wysokość podwójnej pętli (widok z boku)l1 — długość całkowital2 — długość ramienia z faląd3 — prześwit ramienia (widok od czoła)d4 — zalecany zakres średnicy sworznia (elementu zabezpieczanego)
Oznaczanie
Przykład oznaczania zawleczki sprężystej podwójnej wykonanej z drutu o średnicy d1 = 4 mm (wielkość nominalna dnom = 4 mm):
Zawleczka sprężysta podwójna AN 76 – 4
Opis
Zawleczka sprężysty podw. wg normy AN 76. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarze 7 mm. W ofercie również w wykonaniu ocynkowanym.
Specyfikacja produktu
| Rozmiar | 7 |
|---|---|
| Norma | AN 76 |
| Rodzaj | Zawleczka spręż. podw. |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | średnica (mm) |
| Napęd | PODWÓJNA |
| Ilość w opakowaniu | 25 szt |
| Waga opakowania | 3,28 kg |
| Waga 1 szt | 131 g |
