AN 75karta katalogowa

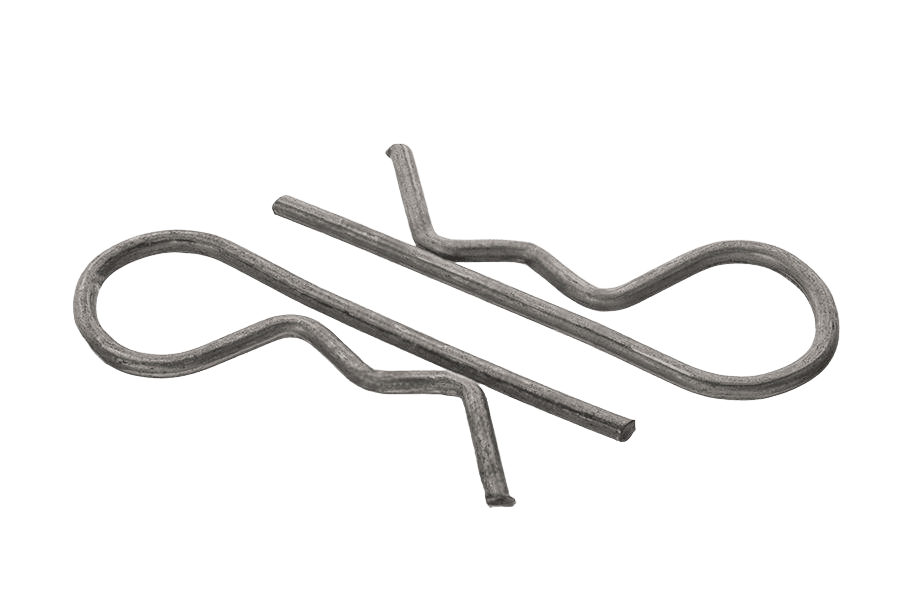

Zawleczka spręż. pojed.
Wymiary i warunki techniczne wg AN 75
Wymiary (mm)wybrany rozmiar: 5
| d(nom) | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|
| d1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| d2 | 10 | 18 | 20 | 24 | 30 | 30 | 28 |
| l1 | 50 | 60 | 60 | 85 | 105 | 105 | 110 |
| l2 | 25 | 28 | 30 | 40 | 50 | 50 | 55 |
| d3 | 2,5 | 3,5 | 4,5 | 6,0 | 7,0 | 8,0 | 9,0 |
| d4 | 9–14 | 10–16 | 16–20 | 20–28 | 28–40 | 28–45 | 30–45 |
d(nom) — wielkość nominalnad1 — średnica drutu (= wielkość nominalna)d2 — wysokość pętli (widok z boku)l1 — długość całkowital2 — długość ramienia z faląd3 — prześwit ramienia (widok od czoła)d4 — zalecany zakres średnicy sworznia (elementu zabezpieczanego)
Oznaczanie
Przykład oznaczania zawleczki sprężystej pojedynczej wykonanej z drutu o średnicy d1 = 4 mm (wielkość nominalna dnom = 4 mm):
Zawleczka sprężysta pojedyncza AN 75 – 4
Opis
Zawleczka sprężysty pojed. wg normy AN 75. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarze 5 mm. W ofercie również w wykonaniu ocynkowanym i nierdzewnym A2.
Specyfikacja produktu
| Rozmiar | 5 |
|---|---|
| Norma | AN 75 |
| Rodzaj | Zawleczka spręż. pojed. |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | średnica (mm) |
| Ilość w opakowaniu | 100 szt |
| Waga opakowania | 3,2 kg |
| Waga 1 szt | 32 g |
