DIN 968 Ckarta katalogowa
Blachowk. podkł. ząbk.
Wymiary i warunki techniczne wg DIN 968 C
Wymiary (mm)
| d | ST2,9 | ST3,5 | ST4,2 | ST4,8 | ST5,5 | ST6,3 |
|---|---|---|---|---|---|---|
| P | 1,1 | 1,3 | 1,4 | 1,6 | 1,8 | 1,8 |
| c(max) | 0,8 | 0,9 | 1,1 | 1,35 | 1,6 | 1,8 |
| c(min) | 0,6 | 0,7 | 0,9 | 1,05 | 1,2 | 1,4 |
| dk(max) | 7,5 | 9 | 10 | 11,5 | 13 | 14,5 |
| dk(min) | 6,92 | 8,42 | 9,42 | 10,8 | 12,3 | 13,8 |
| k(max) | 2,35 | 2,6 | 3,05 | 3,55 | 3,8 | 4,55 |
| k(min) | 2,1 | 2,35 | 2,75 | 3,25 | 3,5 | 4,25 |
| H | 1 | 2 | 2 | 2 | 3 | 3 |
d — wielkość gwintu samogwintującegoP — skok gwintuc — grubość kołnierza podkładkowegodk — średnica kołnierza (łba z podkładką)k — wysokość łbaH — wgłębienie krzyżowe Philips (rozmiar)
Wymagania i powołane normy
Gwint
| Norma | ISO 1478 |
|---|
Własności mechaniczne
| Stal | St wg ISO 2702 |
|---|---|
| Stal nierdzewna | A2-20H, A4-20H, A5-20H wg ISO 3506-4 |
Tolerancje
| Klasa dokładności | A |
|---|---|
| Norma | ISO 4759-1 |
Wykończenie
| Stal | bez powłoki; wymagania dotyczące powłok elektrolitycznych określono w ISO 4042; wymagania dotyczące nieelektrolitycznych płatkowych powłok cynkowych określono w ISO 10683 |
|---|---|
| Stal nierdzewna | bez powłoki |
Odbiór
| procedura odbioru wg ISO 3269 |
Oznaczanie
Przykład oznaczania wkręta samogwintującego z łbem podkładkowym, z wgłębieniem krzyżowym typu H, z gwintem ST3,5 i długości nominalnej l = 16 mm, typ C:
Wkręt samogwintujący DIN 968 - ST3,5 x 16 - C - H
Opis

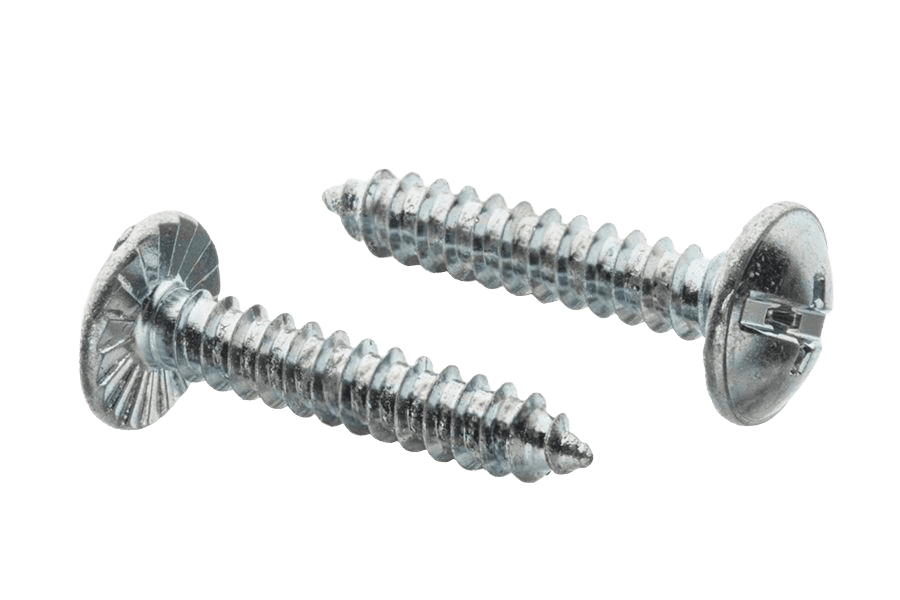

Blachowk. podkł. ząbk. C-D oc.B ~DIN 968 C. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od ST 3,5 do ST 4,8 i długościach 9,5–38 mm.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | DIN 968 C |
| Rodzaj | Blachowk. podkł. ząbk. |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Typ | ~ |
| Własność | C-D |
| Układ rozmiaru | inny |
| Odmiana | C-D |
