ISO 7053karta katalogowa
Blachowkręt 6-kt ząbk.
Wymiary i warunki techniczne wg ISO 7053
Wymiary (mm)
| d | ST2,2 | ST2,9 | ST3,5 | ST3,9 | ST4,2 | ST4,8 | ST5,5 | ST6,3 |
|---|---|---|---|---|---|---|---|---|
| P | 0,8 | 1,1 | 1,3 | 1,3 | 1,4 | 1,6 | 1,8 | 1,8 |
| dc(max) | 4,2 | 6,3 | 8,3 | 8,3 | 8,8 | 10,5 | 11 | 13,5 |
| dc(min) | 3,8 | 5,8 | 7,6 | 7,6 | 8,1 | 9,8 | 10 | 12,2 |
| k(max) | 2 | 2,8 | 3,4 | 3,4 | 4,1 | 4,3 | 5,4 | 5,9 |
| k(min) | 1,7 | 2,5 | 3 | 3 | 3,6 | 3,8 | 4,8 | 5,3 |
| s(nom) | 3 | 4 | 5,5 | 5,5 | 7 | 8 | 8 | 10 |
| c(min) | 0,25 | 0,4 | 0,6 | 0,6 | 0,8 | 0,9 | 1 | 1 |
d — wymiar nominalny gwintuP — skok gwintudc — średnica kołnierza podkładkowegok — wysokość łbas — rozmiar klucza (szerokość na płasko)c — grubość kołnierza podkładkowego
Warunki techniczne
Wymagania ogólne
| Norma | ISO 8992 |
|---|
Gwint
| Norma | ISO 1478 |
|---|
Klasa własności mechanicznych
| Stal | wg ISO 2702 |
|---|---|
| Stal nierdzewna | A2 20H, A4 20H wg DIN ISO 3506-4 |
Tolerancje
| Klasa dokładności | A |
|---|---|
| Norma | DIN ISO 4759-1 |
Powierzchnia
| Wykończenie | jak wytworzono; ograniczenia chropowatości powierzchni wg DIN 267-2 |
|---|---|
| Powłoki elektrolityczne | wg ISO 4042 |
| Powłoki płatkowe cynkowe (nieelektrolityczne) | wg ISO 10683 |
| Inne wykończenia | dodatkowe wymagania lub inne powłoki wg uzgodnienia między zamawiającym a dostawcą |
Odbiór
| Procedura | wg ISO 3269 |
|---|
Oznaczanie
Przykład oznaczania wkręta samogwintującego do blach (blachowkręta) z łbem sześciokątnym, z gwintem ST3,5, o długości nominalnej l = 13 mm, z zakończeniem forma C:
Wkręt do blach ~ISO 7053 – ST3,5 x 13 – C
Opis

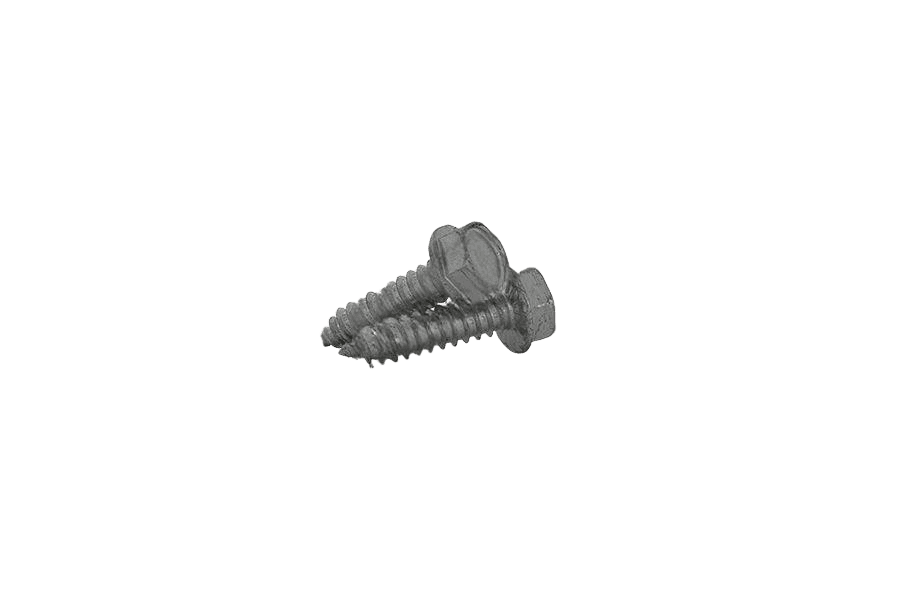

Blachowkręt 6-kt ząbk. oc.B ~ISO 7053. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Do łączenia blach i cienkościennych profili metalowych.
Dostępny asortyment: w rozmiarach od ST 4,2 do ST 6,3 i długościach 13–38 mm.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | ISO 7053 |
| Rodzaj | Blachowkręt 6-kt ząbk. |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Typ | ~ |
| Typ łba | sześciokątny |
| Napęd | klucz (zewn. 6-kąt) |
| Układ rozmiaru | inny |
