ISO 7050 Ckarta katalogowa
Blachowkręt
Wymiary i warunki techniczne wg ISO 7050 C
Wymiary (mm)
| ST2,2 | ST2,9 | ST3,5 | ST4,2 | ST4,8 | ST5,5 | ST6,3 | ST8 | ST9,5 | |
|---|---|---|---|---|---|---|---|---|---|
| P | 0,8 | 1,1 | 1,3 | 1,4 | 1,6 | 1,8 | 1,8 | 2,1 | 2,1 |
| dk(max) | 3,8 | 5,5 | 7,3 | 8,4 | 9,3 | 10,3 | 11,3 | 15,8 | 18,3 |
| dk(min) | 3,5 | 5,2 | 6,9 | 8 | 8,9 | 9,9 | 10,9 | 15,4 | 17,8 |
| k(max) | 1,1 | 1,7 | 2,35 | 2,6 | 2,8 | 3 | 3,15 | 4,65 | 5,25 |
| H | 0 | 1 | 2 | 2 | 2 | 3 | 3 | 4 | 4 |
H — wgłębienie krzyżowe PhilipsP — skok gwintudk — średnica łbak — wysokość łba
Wymagania i powołane normy
Materiał
| Stal zgodnie z ISO 2702 |
Gwint
| Norma | ISO 1478 |
|---|
Własności mechaniczne
| Norma | ISO 2702 |
|---|
Tolerancje
| Klasa dokładności | A |
|---|---|
| Norma | ISO 4759-1 |
Wykończenie
| Bez powłoki | |
| Powłoki elektrolityczne | wymagania określono w ISO 4042 |
| Inne wykończenia | jeśli niezbędne jest spełnienie innych wymagań dotyczących powłok elektrolitycznych lub wymagana jest inna obróbka wykańczająca, zaleca się ich uzgodnienie między dostawcą a odbiorcą |
Odbiór
| Procedurę odbioru określono w ISO 3269 |
Oznaczanie
Przykład oznaczania: wkręt samogwintujący z łbem stożkowym, z wgłębieniem krzyżowym typu H, z gwintem ST3,5, o długości nominalnej l = 16 mm, typ C:
Wkręt samogwintujący ISO 7050-ST3,5 x16- C– H.
Normy powiązane: DIN 7982 C, PN 83114.
Opis

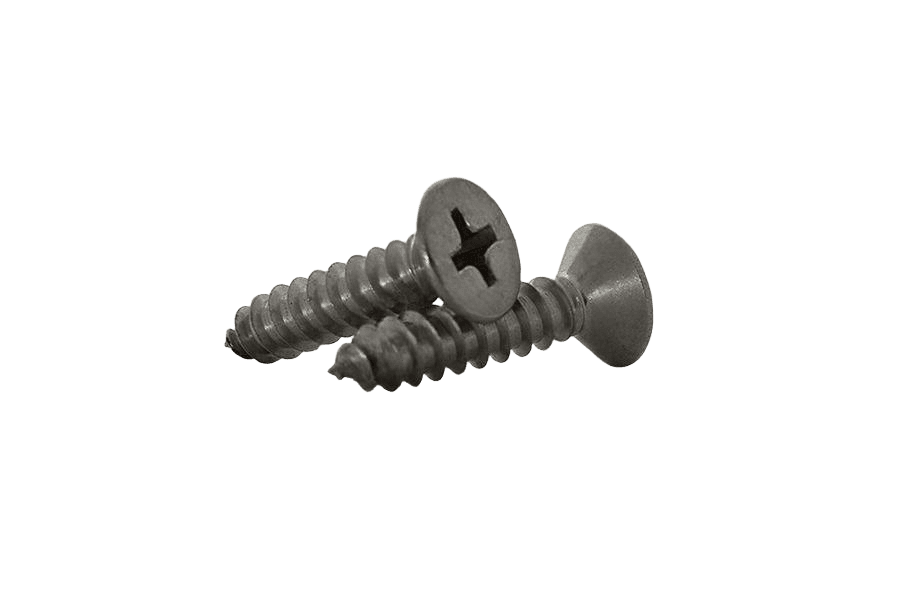

Blachowkręt wg normy ISO 7050 C (odpowiedniki: DIN 7982 C, PN 83114), ze stali nierdzewnej A2 — odpornej na korozję, do zastosowań zewnętrznych. Do łączenia blach i cienkościennych profili metalowych.
Dostępny asortyment: w rozmiarach od ST 2,9 do ST 6,3 i długościach 6,5–80 mm. W ofercie również w wykonaniu ocynkowanym.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | ISO 7050 C |
| Rodzaj | Blachowkręt |
| Klasa / materiał | Stal nierdzewna A2 (A2) |
| Typ | gwint blachowkrętowy |
| Własność | H |
| Typ łba | stożkowy |
| Napęd | Philips (krzyżowy) |
| Układ rozmiaru | inny |
| Odmiana | H |
