ISO 7049 Ckarta katalogowa
Blachowkręt
Wymiary i warunki techniczne wg ISO 7049 C
Wymiary (mm)
| ST2,2 | ST2,9 | ST3,5 | ST3,9* | ST4,2 | ST4,8 | ST5,5 | ST6,3 | ST8 | ST9,5 | |
|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,8 | 1,1 | 1,3 | 1,3 | 1,4 | 1,6 | 1,8 | 1,8 | 2,1 | 2,1 |
| dk (max) | 4 | 5,6 | 7 | 7,50 | 8 | 9,5 | 11 | 12 | 16 | 20 |
| dk (min) | 3,7 | 5,3 | 6,64 | 7,14 | 7,64 | 9,14 | 10,57 | 11,57 | 15,57 | 19,48 |
| k (max) | 1,6 | 2,4 | 2,6 | 2,80 | 3,1 | 3,7 | 4 | 4,6 | 6 | 7,5 |
| k (min) | 1,4 | 2,15 | 2,35 | 2,55 | 2,8 | 3,4 | 3,7 | 4,3 | 5,6 | 7,1 |
| H | 0 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 4 | 4 |
* — wymiar nie ujęty w normie (dotyczy ST3,9)H — wgłębienie krzyżowe PhilipsP — skok gwintudk — średnica łbak — wysokość łbaH — nr wgłębienia krzyżowego Philips
Wymagania i powołane normy
Materiał
| Stal zgodnie z ISO 2702 |
Gwint
| Norma | ISO 1478 |
|---|
Własności mechaniczne
| Norma | ISO 2702 |
|---|
Tolerancje
| Klasa dokładności | A |
|---|---|
| Norma | ISO 4759-1 |
Wykończenie
| Bez powłoki | |
| Powłoki elektrolityczne | wymagania określono w ISO 4042 |
| Inne wykończenia | jeśli niezbędne jest spełnienie innych wymagań dotyczących powłok elektrolitycznych lub wymagana jest inna obróbka wykańczająca, zaleca się ich uzgodnienie między dostawcą a odbiorcą |
Odbiór
| Procedurę odbioru określono w ISO 3269 |
Oznaczanie
Przykład oznaczania: wkręt samogwintujący z łbem walcowym wypukłym, z wgłębieniem krzyżowym typu H, z gwintem ST3,5, o długości nominalnej l = 16 mm, typ C:
Wkręt samogwintujący ISO 7049 – ST3,5 x 16 – C – H.
Normy powiązane: DIN 7981 C, PN-M-83116.
Opis

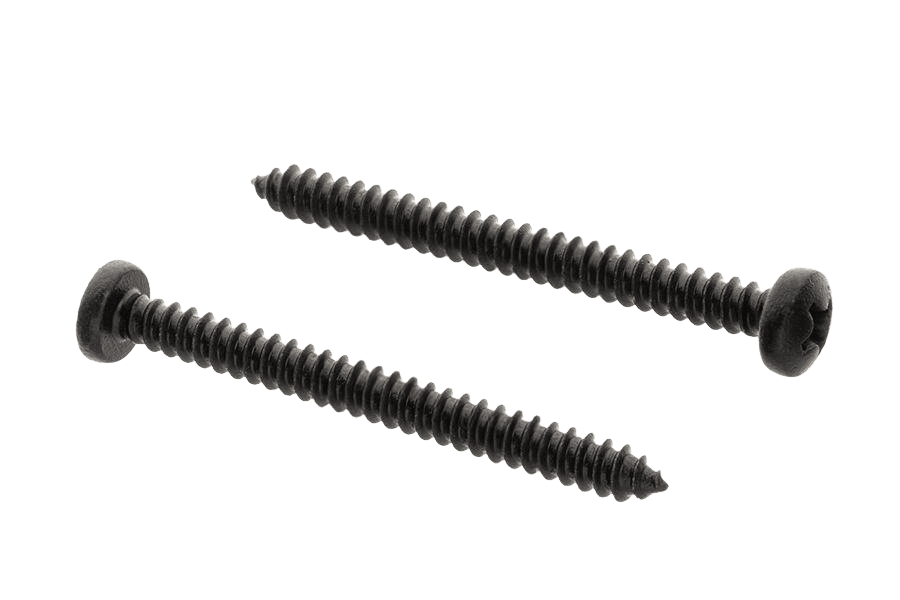

Blachowkręt wg normy ISO 7049 C (odpowiedniki: DIN 7981 C, PN-M-83116). Powłoka cynku płatkowego daje podwyższoną odporność na korozję bez ryzyka kruchości wodorowej. Do łączenia blach i cienkościennych profili metalowych.
Dostępny asortyment: w rozmiarach od ST 2,9 do ST 4,8 i długościach 9,5–80 mm. W ofercie również w wykonaniu ocynkowanym i nierdzewnym A2.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | ISO 7049 C |
| Rodzaj | Blachowkręt |
| Pokrycie | Cynk płatkowy czarny (fl Zn cz.) |
| Typ | Ph |
| Własność | H |
| Typ łba | półokrągły |
| Napęd | Philips (krzyżowy) |
| Układ rozmiaru | inny |
| Odmiana | H |
