Wymiary (mm)
d — rozmiar gwintu samogwintującego (oznaczenie ST wg ISO 1478)P — skok gwintudk — średnica łbak — wysokość łbaT — rozmiar gniazda sześciokarbowego (Torx)dk, k — wymiar maksymalny = nominalny (odchyłka górna 0)
Wymagania i powołane normy międzynarodowe
Tolerancje
| Klasa dokładności | A |
|---|
| Norma | ISO 4759-1 |
|---|
Wykończenie
| Bez powłoki |
|---|
| Powłoki elektrolityczne | wg ISO 4042 |
|---|
Odbiór
| Procedurę odbioru określono w ISO 3269 |
|---|
Oznaczanie
Przykład oznaczania wkręta samogwintującego z łbem walcowym wypukłym, z gniazdem sześciokarbowym, z gwintem ST3,5, długości nominalnej l = 16 mm, z zakończeniem stożkowym typ C:
Wkręt samogwintujący ISO 14585 – ST3,5 x 16 – C
Opis

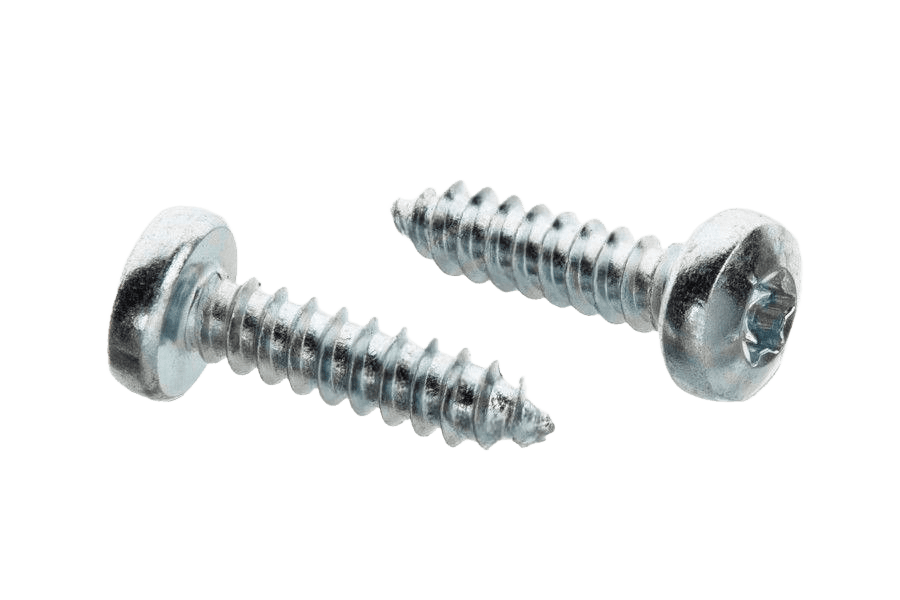

Blachowkręt wg normy ISO 14585 C. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Do łączenia blach i cienkościennych profili metalowych.
Dostępny asortyment: w rozmiarach od ST 3,5 do ST 4,8 i długościach 9,5–19 mm.
Specyfikacja produktu
| Rozmiar | — |
|---|
| Długość | — |
|---|
| Norma | ISO 14585 C |
|---|
| Rodzaj | Blachowkręt |
|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|
| Własność | Tx |
|---|
| Typ łba | (inne) |
|---|
| Napęd | Torx (Tx) |
|---|
| Układ rozmiaru | inny |
|---|
| Odmiana | Tx |
|---|
