ISO 14586 Ckarta katalogowa
Blachowkręt
Wymiary i warunki techniczne wg ISO 14586 C
Wymiary (mm)
| d | ST2,9 | ST3,5 | ST4,2 | ST4,8 | ST5,5 | ST6,3 |
|---|---|---|---|---|---|---|
| P | 1,1 | 1,3 | 1,4 | 1,6 | 1,8 | 1,8 |
| dk(max) | 5,5 | 7,3 | 8,4 | 9,3 | 10,3 | 11,3 |
| dk(min) | 5,2 | 6,9 | 8 | 8,9 | 9,9 | 10,9 |
| k(max) | 1,7 | 2,35 | 2,6 | 2,8 | 3 | 3,15 |
| T | 10 | 15 | 20 | 25 | 25 | 30 |
d — rozmiar gwintu samogwintującego (oznaczenie ST wg ISO 1478)P — skok gwintudk — średnica łbak — wysokość łbaT — rozmiar gniazda sześciokarbowego (Torx)
Wymagania i powołane normy międzynarodowe
Materiał
| Stal zgodnie z ISO 2702 |
Gwint
| Norma | ISO 1478 |
|---|
Własności mechaniczne
| Norma | ISO 2702 |
|---|
Tolerancje
| Klasa dokładności | A |
|---|---|
| Norma | ISO 4759-1 |
Wykończenie
| Bez powłoki | |
| Powłoki elektrolityczne | wg ISO 4042 |
Odbiór
| Procedurę odbioru określono w ISO 3269 |
Oznaczanie
Przykład oznaczania wkręta samogwintującego z łbem stożkowym, z gniazdem sześciokarbowym, z gwintem ST3,5, długości nominalnej l = 16 mm, typ C:
Wkręt samogwintujący ISO 14586 – ST3,5 x 16 – C
Opis

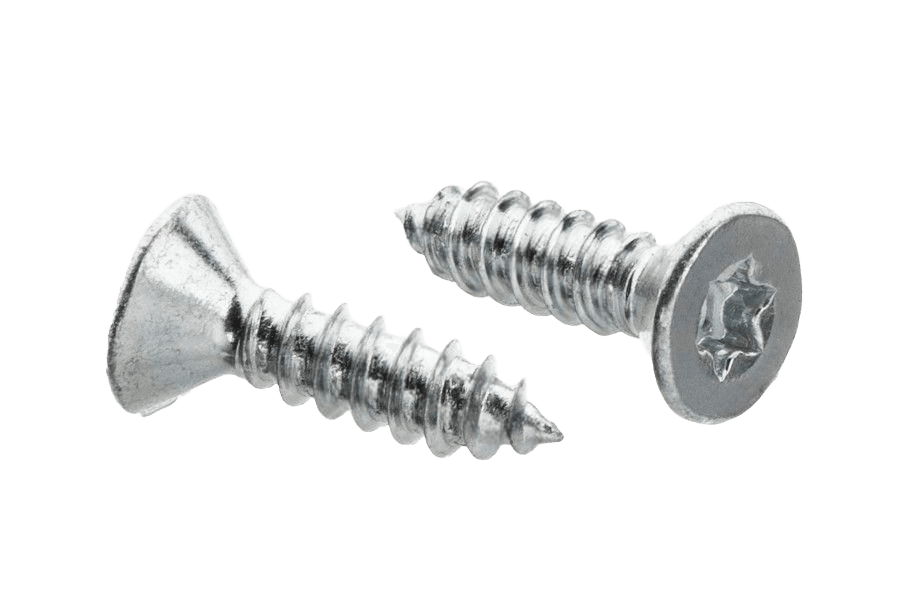

Blachowkręt wg normy ISO 14586 C. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Do łączenia blach i cienkościennych profili metalowych.
Dostępny asortyment: w rozmiarach od ST 3,5 do ST 4,2 i długościach 13–19 mm.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | ISO 14586 C |
| Rodzaj | Blachowkręt |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Typ | gwint blachowkrętowy |
| Własność | Tx |
| Typ łba | (inne) |
| Napęd | Torx (Tx) |
| Układ rozmiaru | inny |
| Odmiana | Tx |
