AN 111karta katalogowa

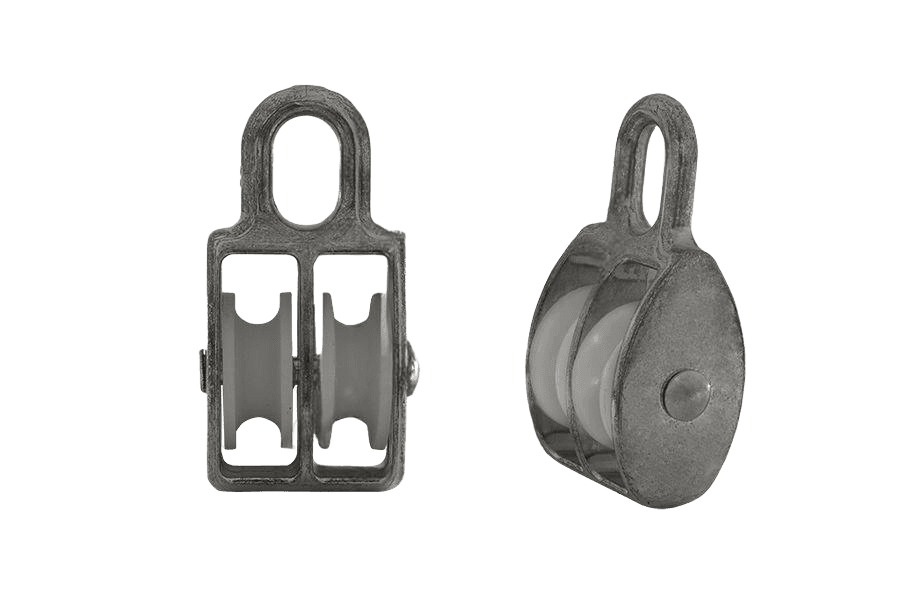

Bloczek do lin podwójny
Wymiary i warunki techniczne wg AN 111
Wymiary (mm)
| Wymiar nominalny | 15 | 20 | 25 | 30 | 40 | 50 |
|---|---|---|---|---|---|---|
| a | 5 | 6 | 7 | 8 | 10 | 12 |
| Ød | 15 | 20 | 25 | 30 | 40 | 50 |
| l | 49 | 59 | 67 | 75 | 88 | 109 |
| s | 10 | 11 | 12 | 14 | 16 | 17 |
| Na linę Ø | 5 | 6 | 7 | 8 | 10 | 12 |
Wymiar nominalny — nominalna średnica kółka (Ø d), mma — szerokość osi mocowania kółek, mmØd — średnica kółka, mml — całkowita długość bloczka, mms — szerokość otworu montażowego (ucha zawiesia), mmNa linę Ø — maksymalna zalecana średnica liny, mm
Materiał i wykonanie
Korpus
| Materiał | stal niestopowa (węglowa) wg EN 10025 |
|---|---|
| Wykonanie | odlewanie |
| Wykończenie / powłoka | cynk galwaniczny A2K, min. 5 µm, Cr3+, wg ISO 4042 |
Kółko
| Materiał | nylon (naturalny) |
|---|
Oznaczanie
Bloczki linowe to elementy osprzętu wielu urządzeń podnośnikowych. Wykonane są z odlewanego ze stali korpusu oraz nylonowego kółka. Ze względu na nieokreślony udźwig bloczki powinny być stosowane przy przenoszeniu nieznacznych ciężarów oraz bez transportu nad głową. Dlatego przed użyciem należy przeprowadzić próbę wytrzymałościową.
Przykład oznaczania bloczka podwójnego o wielkości nominalnej Ø d = 20 mm (średnica kółka), przeznaczonego na linę Ø 6 mm:
Bloczek podwójny AN 111 - 20
Opis
Bloczek do lin podwójny surowe AN 111. Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana.
Dostępny asortyment: w rozmiarach od 30 do 40 mm.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | AN 111 |
| Rodzaj | Bloczek do lin podwójny |
| Pokrycie | Bez powłoki (surowe) |
| Układ rozmiaru | średnica (mm) |
| Napęd | do liny 10mm |
