AN 556karta katalogowa

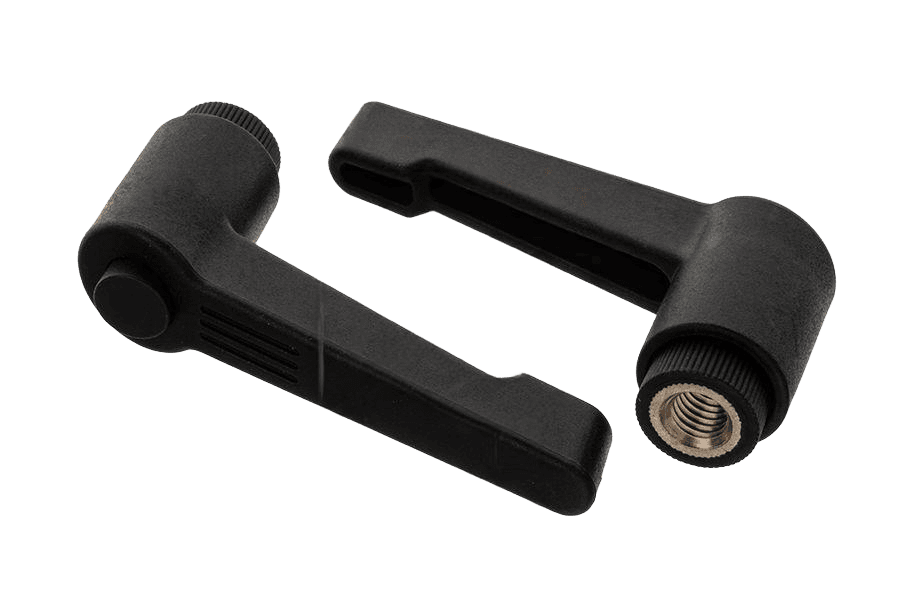

Dźwignia nast.wkł.gwint.
Wymiary i warunki techniczne wg AN 556
Wymiary (mm)
| Ød1(nom) | M4 | M5 | M6 | M6 | M8 | M8 | M10 | M12 |
|---|---|---|---|---|---|---|---|---|
| L | 50 | 50 | 50 | 75 | 75 | 92,5 | 92,5 | 92,5 |
| R | 42 | 42 | 42 | 65 | 65 | 80 | 80 | 80 |
| H | 34,9 | 34,9 | 34,9 | 49,7 | 49,7 | 63,1 | 63,1 | 63,1 |
| ØD | 16 | 16 | 16 | 20 | 20 | 25 | 25 | 25 |
| Ød2 | 12 | 12 | 12 | 15 | 15 | 20 | 20 | 20 |
| h | 26,5 | 26,5 | 26,5 | 36 | 36 | 46 | 46 | 46 |
Ød1 — gwint wewnętrzny dźwigni (rozmiar nominalny); ten sam gwint może występować w dwóch wielkościach obudowy (patrz różne wartości L/R w kolumnach)L — długość całkowita dźwigniR — zasięg (odległość od osi gwintu do końca dźwigni)H — wysokość całkowitaØD — średnica oczka (pierścienia) dźwigniØd2 — średnica kołnierza sześciokątnegoh — wysokość do podstawy kołnierza gwintu
Materiał i kolor
| Materiał | Poliamid wzmocniony |
|---|---|
| Wkładka gwintowa | mosiądz |
| Kolor | czarny RAL 9005 |
Oznaczanie
Przykład oznaczania dźwigni zaciskowej z gwintem wewnętrznym d1 = M10, długości dźwigni L = 76 mm, z poliamidu PA6:
Dźwignia zaciskowa AN 556 – 10 – 76 PA6.
Opis
Dźwignia nast.wkł.gwint. PA6 AN 556, w wykonaniu Poliamid PA6 (tworzywo).
Dostępny asortyment: w rozmiarach od M8 do M10.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Zakres | — |
| Norma | AN 556 |
| Rodzaj | Dźwignia nast.wkł.gwint. |
| Klasa / materiał | Poliamid PA6 (tworzywo) |
| Układ rozmiaru | gwint metryczny |
