DIN 3570 Akarta katalogowa
Jarzmo
Wymiary i warunki techniczne wg DIN 3570 A
Wymiary (mm)
| a(nom) | 23* | 30 | 38 | 46 | 52 | 64 | 73* | 82 | 94 | 120 | 148 | 176 | 202 | 228 | 282 | 332 | 378 | 428 | 474* | 530 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| b | 35 | 40 | 40 | 50 | 50 | 50 | 50 | 50 | 50 | 60 | 60 | 60 | 60 | 70 | 70 | 70 | 70 | 70 | 70 | 70 |
| Ød2 | 8,9 | 8,9 | 8,9 | 8,9 | 8,9 | 8,9 | 10,7 | 10,7 | 10,7 | 14,6 | 14,6 | 14,6 | 14,6 | 18,2 | 18,2 | 18,2 | 22 | 22 | 22 | 22 |
| Ød3 | M10 | M10 | M10 | M10 | M10 | M10 | M12 | M12 | M12 | M16 | M16 | M16 | M16 | M20 | M20 | M20 | M24 | M24 | M24 | M24 |
| e | 33 | 40 | 48 | 56 | 62 | 76 | 85 | 94 | 106 | 136 | 164 | 192 | 218 | 248 | 302 | 352 | 402 | 452 | 498 | 554 |
| h | 60 | 70 | 76 | 86 | 92 | 109 | 115 | 125 | 138 | 171 | 191 | 217 | 249 | 283 | 334 | 385 | 435 | 487 | 536 | 589 |
| Rura (DN) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 170 | 200 | 250 | 300 | 350 | 400 | 500 | ||
| Rura (cale) | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" | 4" |
* — wymiary nie ujęte w normiea — wymiar w przybliżeniu równy średnicy zewnętrznej rury, zawierający dopuszczalne odchyłkib — długość gwintu ramieniaØd2 — średnica pręta jarzmaØd3 — gwint ramione — rozstaw ramion (odległość osi ramion)h — wysokość całkowitaRura — odpowiadająca średnica rury (nominalna DN oraz w calach)
Materiał i wykonanie
| Materiał | stal niestopowa (węglowa) EN 10025 |
|---|---|
| Gwint | metryczny ISO; tolerancja 6g wg ISO 965 |
| Wykończenie / powłoka | cynk galwaniczny A2K, 5 µm, Cr3+, wg ISO 4042 |
Oznaczanie
Przykład oznaczania jarzma forma A na rurę o średnicy zewnętrznej w przybliżeniu a = 82 mm:
Jarzmo ~DIN 3570 A - 82
Opis

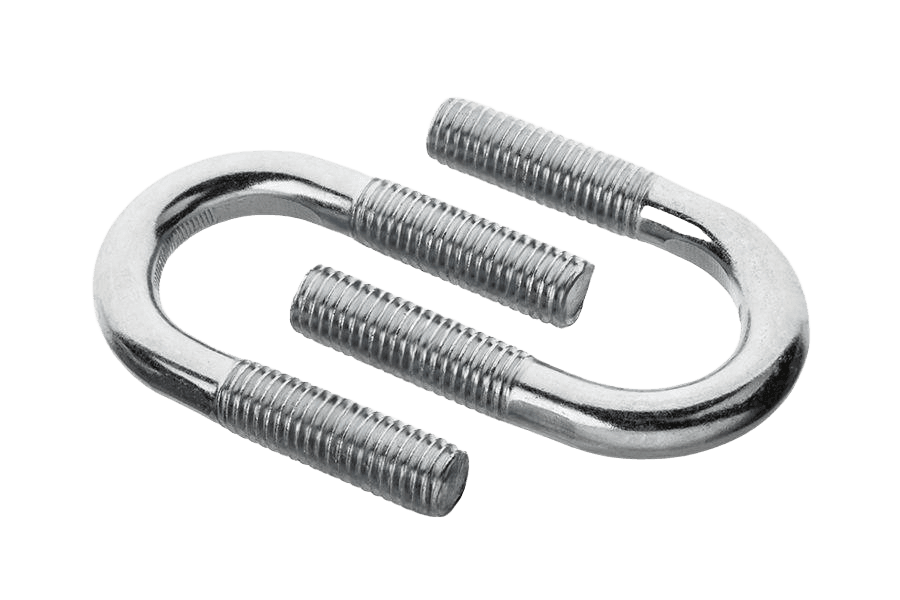

Jarzmo oc.B ~DIN 3570 A. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od M10 do M24.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Średnica wewnętrzna | — |
| Norma | DIN 3570 A |
| Rodzaj | Jarzmo |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
| Napęd | DN 100 |
