AN 630karta katalogowa

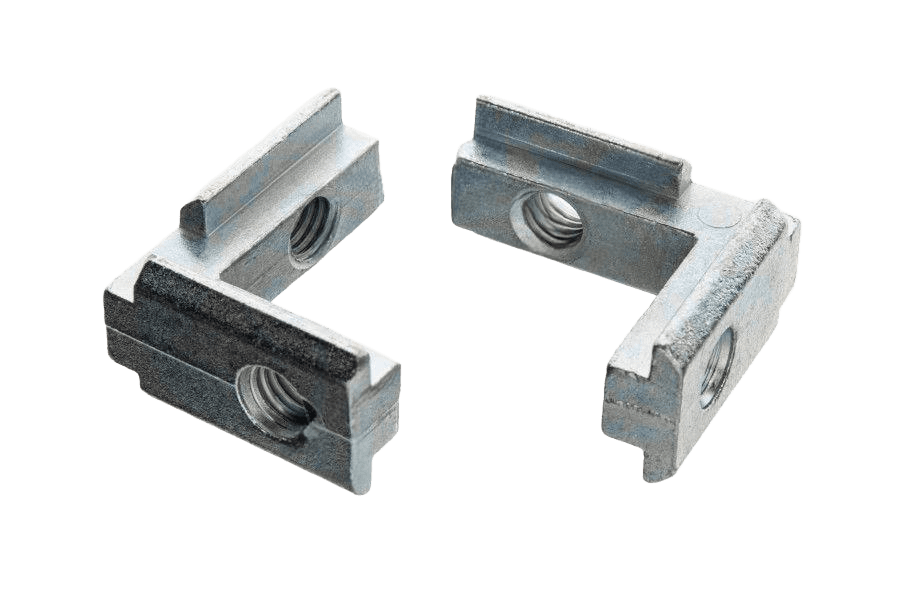

Kątownik wew. do profili aluminiowych N10 N 10- oc.B AN 630
Wymiary i warunki techniczne wg AN 630
Rysunek techniczny
widok od czoła (otwór montażowy Ø d, stopka t/s wchodząca w rowek profilu) i widok z boku (ramiona a, b)
Wymiary (mm)wybrany rozmiar: 40 × 40
| Szerokość profilu (mm) | 20 | 30 | 40 |
|---|---|---|---|
| rowek | 6 | 8 | 10 |
| a | 21 | 21 | 32 |
| b | 21 | 30 | 38 |
| d | M5 | M6 | M8 |
| s | 11 | 16 | 19 |
| t | 6 | 8 | 10 |
rowek — szerokość rowka profilu (system oznaczeń N)a — długość ramienia dolnego łącznikab — wysokość ramienia bocznego łącznikad — gwint otworu montażowegos — szerokość główki stopki blokującej się w kanale profilut — szerokość szyjki stopki wchodzącej w rowek profilu (odpowiada wymiarowi rowka)
Oznaczanie
Przykład oznaczania łącznika wewnętrznego, kątowego do profili aluminiowych 40x40 z rowkiem 10 mm:
Łącznik wewnętrzny, kątowy AN 630 - 10 - 40x40
Opis
Kątownik wew. do profili aluminiowych N10 N 10- oc.B AN 630. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępne warianty: 40x40. W ofercie również w wykonaniu ocynkowanym.
Specyfikacja produktu
| Wymiar 1 | 40 |
|---|---|
| Wymiar 2 | 40 |
| Norma | AN 630 |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Własność | N 10- |
| Wysokość | 40 |
| Ilość w opakowaniu | 20 szt |
| Waga opakowania | 840 g |
| Waga 1 szt | 42 g |
