AN 144karta katalogowa
Kluczyk sześciokarb.
Wymiary i warunki techniczne wg AN 144
Rysunek techniczny
wymiary l1 (ramię długie), l2 (ramię krótkie) wg tabeli
Wymiary (mm)
| Wielkość | Tx10 | Tx15 | Tx20 | Tx25 | Tx30 | Tx40 | Tx45 |
|---|---|---|---|---|---|---|---|
| l1 | 48 | 53 | 58 | 65 | 80 | 90 | 102 |
| l2 | 17 | 18 | 19 | 20 | 24 | 26 | 28 |
Wielkość — rozmiar gniazda sześciokarbowego (Tx / Torx)l1 — długość dłuższego ramienial2 — długość krótszego ramienia
Wykonanie
| Zastosowanie | do gniazd sześciokarbowych (Torx) |
|---|---|
| Trzpień | ocynk galwaniczny biały |
| Część robocza | Torx |
Oznaczanie
Przykład oznaczania klucza trzpieniowego do gniazd sześciokarbowych (Torx) krótkiego Tx20:
Klucz AN 144 – Tx20
Opis

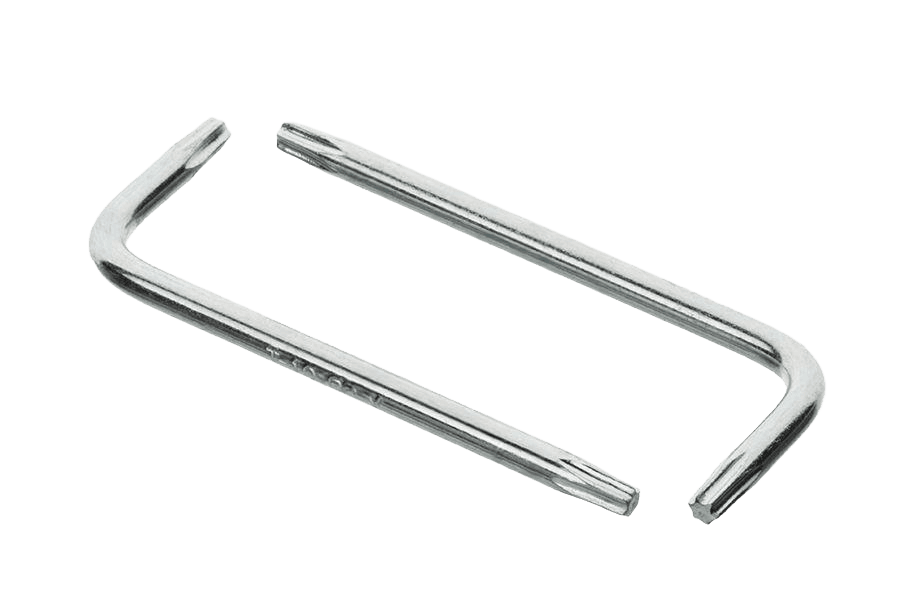

Kluczyk sześciokarb. oc.B AN 144. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępne warianty: Tx 10, Tx 15, Tx 20, Tx 25, Tx 30, Tx 40.
Specyfikacja produktu
| Rozmiar klucza | — |
|---|---|
| Norma | AN 144 |
| Rodzaj | Kluczyk sześciokarb. |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
