ISO 13918 PTkarta katalogowa
Kołek do zgrzew.
Wymiary i warunki techniczne wg ISO 13918 PT
Wymiary (mm)
| Ød1(nom) | M3 | M4 | M5 | M6 | M8 |
|---|---|---|---|---|---|
| P | 0,5 | 0,7 | 0,8 | 1 | 1,25 |
| Ød2(±0,2) | 4,5 | 5,5 | 6,5 | 7,5 | 9 |
| Ød4(±0,08) | 0,6 | 0,65 | 0,75 | 0,75 | 0,75 |
| l3(±0,05) | 0,55 | 0,55 | 0,8 | 0,8 | 0,85 |
| h1(min) | 0,7 | 0,7 | 0,7 | 0,7 | 0,8 |
| h1(max) | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 |
| h5(max) | 0,6 | 0,6 | 1,0 | 1,0 | 1,5 |
P — skok gwintuØd2 — średnica podstawy (kołnierza) grotu zapłonowego na czole kołkaØd4 — średnica grotu zapłonowego (czopu wywołującego zapłon łuku)l3 — długość grotu zapłonowegoh1 — wysokość grotu zapłonowego wraz z kołnierzem, licząc od czoła kołka (wymiar min./maks.)h5 — długość kołnierza podstawy grotu (między grotem a przejściem do trzpienia)
Po zgrzewaniu
l2 ≈ l1 − 0,3 mm
Materiał i wykonanie
Materiał
| Stal | klasa własności 4.8 wg ISO 898-1 |
|---|---|
| Stal nierdzewna | A2-50 wg ISO 3506-1 |
| Metale nieżelazne | CuZn37 wg EN 12166; 1050A wg EN 573-3; 5754 wg EN 1301-2 |
Tolerancje
| Klasa dokładności | A wg ISO 4759-1 |
|---|
Powierzchnia / powłoka
| Powłoka | miedziowanie C1E wg ISO 4042 |
|---|
Oznaczanie
l1 — długość kołka przed zgrzewaniem (wymiar nominalny); l2 — długość kołka po zgrzewaniu: l2 ≈ l1 − 0,3 mm.
Metoda zgrzewania: grzewanie iskrowe (zapłon iskrowy grotu kołka).
Przykład oznaczania kołka gwintowanego (odmiana PT) o średnicy Ød1 = 5 mm, z gwintem M5, długości l2 = 20 mm, klasy własności 4.8:
Kołek ISO 13918 - PT M5x20 - 4.8.
Opis

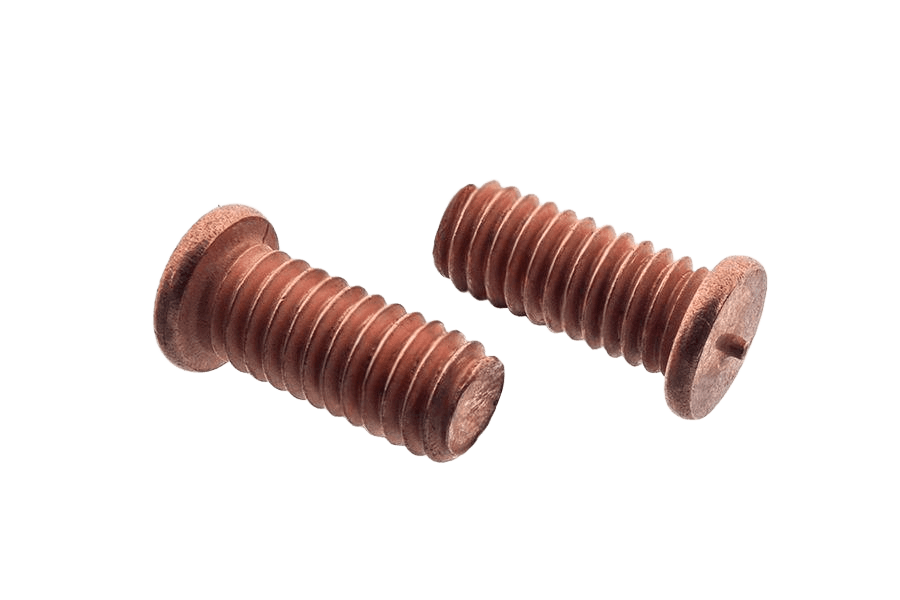

Kołek do zgrzew. wg normy ISO 13918 PT.
Dostępny asortyment: w rozmiarach od M3 do M10 i długościach 5–40 mm. W ofercie również w wykonaniu nierdzewnym A2.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | ISO 13918 PT |
| Rodzaj | Kołek do zgrzew. |
| Pokrycie | Miedziowany (powłoka funkcyjna) |
| Układ rozmiaru | gwint metryczny |
