AN 253karta katalogowa
Kołek MOLLY
Wymiary i warunki techniczne wg AN 253
Wymiary (mm)
| d | M4x21 | M4x32 | M4x38 | M4x46 | M4x54 | M5x37 | M5x52 | M5x65 | M6x52 | M6x65 | M6x80 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| d | M4 | M4 | M4 | M4 | M4 | M5 | M5 | M5 | M6 | M6 | M6 |
| l | 27 | 39 | 44 | 53 | 61 | 45 | 58 | 74 | 60 | 73 | 87 |
| l1 | 5 | 6 | 12 | 11 | 23 | 7 | 12 | 26,5 | 12 | 25 | 40 |
| l2 | 21 | 32 | 38 | 46 | 54 | 37 | 52 | 65 | 52 | 65 | 80 |
| Wiertło Ø* | 8 | 8 | 8 | 8 | 8 | 11 | 11 | 11 | 13 | 13 | 13 |
| Grubość płyty* | 2–5 | 3–9 | 8–15 | 13–20 | 18–28 | 6–13 | 8–16 | 14–32 | 8–16 | 14–32 | 28–45 |
Nagłówek d — oznaczenie handlowe: gwint nominalny × długość części rozporowej l₂d — gwint nominalny wkrętul — długość całkowital1 — długość odcinka pod łbem do strefy rozporowejl2 — długość części rozporowej (tuleja)Wiertło Ø — średnica otworu montażowegoGrubość płyty — zakres grubości mocowanego materiału* — dane producenta
Oznaczanie
W celu doboru kotwy oraz parametrów jej osadzania zaleca się wykonanie prób.
Przykład oznaczania: kołek rozporowy metalowy MOLLY z wkrętem, gwint M4, długość części rozporowej l₂ = 21 mm, ocynk biały (oc.B):
Kołek MOLLY z wkrętem M4x21 oc.B AN 253
Opis

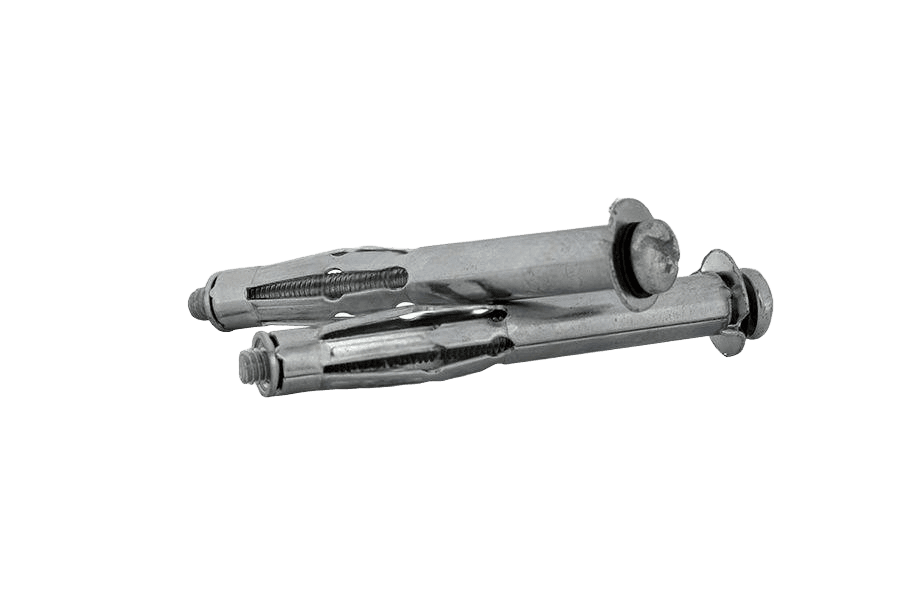

Kołek MOLLY wg normy AN 253. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od M4 do M6 i długościach 21–80 mm. W ofercie również w wykonaniu ocynkowanym.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | AN 253 |
| Rodzaj | Kołek MOLLY |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Własność | z wkrętem |
| Typ łba | (inne) |
| Napęd | (inne) |
| Układ rozmiaru | gwint metryczny |
