Kołek rozpr. z h. sufitowym oc.B AN 257 | Świat Śrub

Kołek rozpr. z h. sufitowym oc.B AN 257

Rys. techniczny · AN 257

Wybierz rozmiar i długość

Rozmiar → Długość ↓	M4	M5
75
90	—

wybrany dostępny zapytaj o dostępność

Wybierz wariant, aby zobaczyć cenę

Ilość:

Czas dostawy: 2-3 dni robocze

Darmowa dostawa od Zamówienia powyżej 500 zł

✓ 30-dni na darmowy zwrot

✓ 12 miesięcy gwarancji

AN 257karta katalogowa

Kołek rozpr.

Wymiary i warunki techniczne wg AN 257

Wymiary (mm)

Oznaczenie (gwint × długość)	M5x75	M5x90	M6x80
l	75	90	80
k	31,5	31,5	31,5
d	M5	M5	M6
s	48,5	48,5	55
r	10,6	10,6	13,3
t	9,2	9,2	11,4
D	14	14	18

l — długość trzpieniak — długość haczyka (odmiany z haczykiem: sufitowa i oczkowa)d — gwint metryczny trzpienias — długość złożonych skrzydełr — szerokość skrzydła u nasadyt — szerokość skrzydła u wierzchołkaD — rozpiętość rozłożonych skrzydełKolumny M5x75 i M5x90 różnią się tylko długością l; pozostałe wymiary zależą od gwintu (M5 / M6)

Materiał i wykończenie

Materiał	stal
Powłoka	galwaniczna — ocynk biały (oc.B); powłoki elektrolityczne wg ISO 4042 (~DIN 267-9)
Właściwości	ognioodporne

Oznaczanie

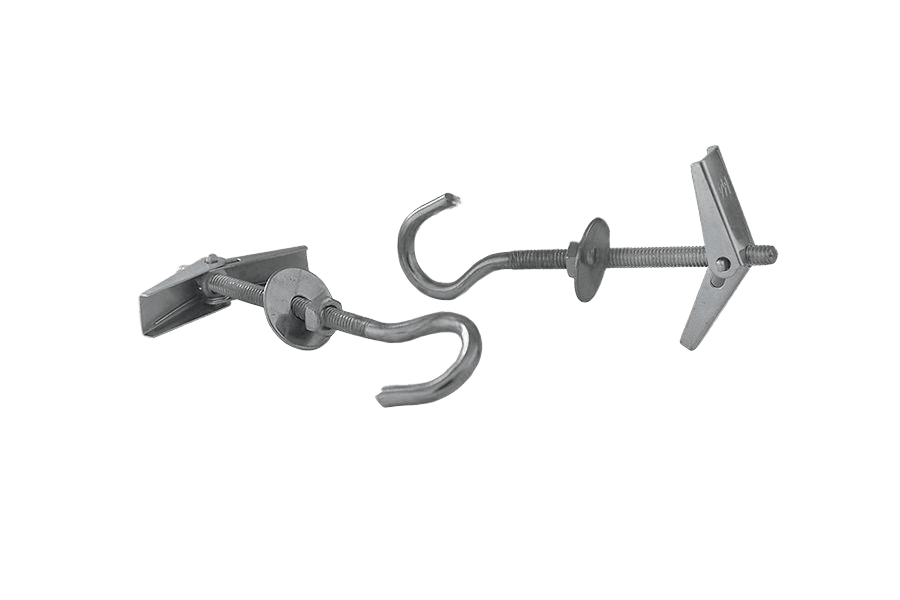

Kołki rozporowe sprężyste (spring toggle) to specjalne kołki przeznaczone do stosowania w ścianach i sufitach z pustymi przestrzeniami. Skrzydła kołka otwierają się samoczynnie w trakcie montażu, co umożliwia mocowanie nawet przy niewielkiej głębokości pustej przestrzeni. Wykonane ze stali w pokryciu galwanicznym, ognioodporne i proste w montażu. Dostępne w trzech wersjach: z trzpieniem, z haczykiem sufitowym oraz z haczykiem oczkowym.

Przewidziane do jednostronnego montażu w sufitach podwieszanych, płytach gipsowo-kartonowych, płytach wiórowych, pustakach oraz innych materiałach z pustymi przestrzeniami.

Odmiana

**z haczykiem sufitowym**
otwarty haczyk sufitowy (with open hook)

**z haczykiem oczkowym**
zamknięty haczyk oczkowy (with closed hook)

Kołek rozłożony

**Widok od czoła i przekrój**
rozłożone skrzydła w widoku czołowym oraz przekrój przez ścianę z wymiarem D

Montaż

**Krok 1**
Wywiercić otwór o odpowiedniej średnicy w materiale rodzimym

**Krok 2**
Włożyć kołek do otworu, składając skrzydła; w pustej przestrzeni skrzydła rozłożą się samoczynnie

**Krok 3**
Pociągnąć kołek, dociskając rozłożone skrzydła, i dokręcić nakrętkę

Opis

Kołek rozpr. wg normy AN 257. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Kołek rozporowy z wkrętem — do mocowań w murze i betonie.

Dostępny asortyment: w rozmiarach od M4 do M5 i długościach 75–90 mm. W ofercie również w wykonaniu ocynkowanym.

Specyfikacja produktu

Rozmiar	—
Długość	—
Norma	AN 257
Rodzaj	Kołek rozpr.
Pokrycie	Ocynk galwaniczny biały (oc.B)
Własność	z h. sufitowym
Układ rozmiaru	gwint metryczny
Odmiana	z h. sufitowym
