ISO 8752karta katalogowa
Kołek spręż. gładki
Wymiary i warunki techniczne wg ISO 8752
Wymiary (mm)
| d1 — nom. | 1 | 1,5 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 6 | 8 | 10 | 12 | 13 | 14 | 16 | 18 | 20 | 21 | 25 | 28 | 30 | 32 | 35 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 (max)* | 1,3 | 1,8 | 2,4 | 2,9 | 3,5 | 4 | 4,6 | 5,1 | 5,6 | 6,7 | 8,8 | 10,8 | 12,8 | 13,8 | 14,8 | 16,8 | 18,9 | 20,9 | 21,9 | 25,9 | 28,9 | 30,9 | 32,9 | 35,9 |
| d1 (min)* | 1,2 | 1,7 | 2,3 | 2,8 | 3,3 | 3,8 | 4,4 | 4,9 | 5,4 | 6,4 | 8,5 | 10,5 | 12,5 | 13,5 | 14,5 | 16,5 | 18,5 | 20,5 | 21,5 | 25,5 | 28,5 | 30,5 | 32,5 | 35,5 |
| d2* | 0,8 | 1,1 | 1,5 | 1,8 | 2,1 | 2,3 | 2,8 | 2,9 | 3,4 | 4 | 5,5 | 6,5 | 7,5 | 8,5 | 8,5 | 10,5 | 11,5 | 12,5 | 13,5 | 15,5 | 17,5 | 18,5 | 20,5 | 21,5 |
| a (max) | 0,35 | 0,45 | 0,55 | 0,6 | 0,7 | 0,8 | 0,85 | 1 | 1,1 | 1,4 | 2 | 2,4 | 2,4 | 2,4 | 2,4 | 2,4 | 2,4 | 3,4 | 3,4 | 3,4 | 3,4 | 3,4 | 3,6 | 3,6 |
| a (min) | 0,15 | 0,25 | 0,35 | 0,4 | 0,5 | 0,6 | 0,65 | 0,8 | 0,9 | 1,2 | 1,6 | 2 | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| s | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,75 | 0,8 | 1 | 1 | 1,2 | 1,5 | 2 | 2,5 | 2,5 | 3 | 3 | 3,5 | 4 | 4 | 5 | 5,5 | 6 | 6 | 7 |
* — wymiary przed montażem, wymiar pomocniczyDla kołków o średnicy nominalnej d1 ≥ 10 mm konfiguracja z pojedynczą fazą jest opcjonalna i zależy od dostawcy/producenta.Otwór pod kołek sprężysty: średnica = d1 nominalne, klasa dokładności H12; szczelina zamontowanego kołka (w najmniejszym dopuszczalnym otworze) nie powinna być całkowicie zamknięta.d1 — średnica nominalnad2* — śr. otworu po rozcięciua — długość fazy końcowejs — szerokość szczeliny
Wymagania i powołane normy
Materiał
| Stal (St) | wg uznania dostawcy: stal węglowa C≥0,65%, Mn≥0,5% (analiza kontrolna), hartowana i odpuszczana do 420–520 HV30 (lub hartowana izotermicznie do 500–560 HV30); albo stal manganowo-krzemowa C≥0,5%, Si≥1,50%, Mn≥0,7%, hartowana i odpuszczana do 420–560 HV30 |
|---|---|
| Stal nierdzewna A (austenityczna) | C≤0,15%, Mn≤2,00%, Si≤1,5%, Cr 16–20%, Ni 6–12%, P≤0,045%, S≤0,03%, Mo≤0,8%; wykonywana przeróbką plastyczną na zimno |
| Stal nierdzewna C (martenzytyczna) | C≥0,15%, Mn≤1,00%, Si≤1,0%, Cr 11,5–14%, Ni≤1,00%, P≤0,04%, S≤0,03%; hartowana i odpuszczana do 460–560 HV; próba twardości wg ISO 6507-1 |
Szczelina
| Kołek normalny | kształt i szerokość szczeliny wg uznania dostawcy |
|---|---|
| Typ N | kołki nieblokujące, o kształcie i/lub szerokości szczeliny gwarantującej nieblokowanie się — dostarczane na podstawie specjalnej umowy |
Wykończenie powierzchni
| bez powłoki: kołki dostarczane po obróbce, zabezpieczone środkiem ochronnym (St) lub bez warstwy ochronnej (A/C), chyba że uzgodniono inaczej | |
| Powłoki | dla kołków pokrywanych — proces niepowodujący kruchości wodorowej; przy powlekaniu elektrolitycznym lub fosforanowaniu wymagane możliwie szybkie odwodorowanie (patrz ISO 4042); tolerancje dotyczą kołków przed nałożeniem powłoki |
Wykonanie
| kołki nie powinny wykazywać nieregularności ani wad; niedopuszczalne zadziory |
Badanie wytrzymałości na ścinanie
| wg ISO 8749 |
Odbiór
| procedura odbioru wg ISO 3269 |
Oznaczanie
Przykład oznaczania: kołek sprężysty rozcięty wzmocniony, ze stali węglowej, o średnicy nominalnej d1 = 6 mm i długości nominalnej l = 30 mm:
Kołek sprężysty ISO 8752 – 6x30 – St.
Wersja nieblokująca (N), ze stali nierdzewnej martenzytycznej (C), o tych samych wymiarach: Kołek sprężysty ISO 8752 – 6x30 – N – C.
Normy powiązane: DIN 1481, PN 85023.
Opis

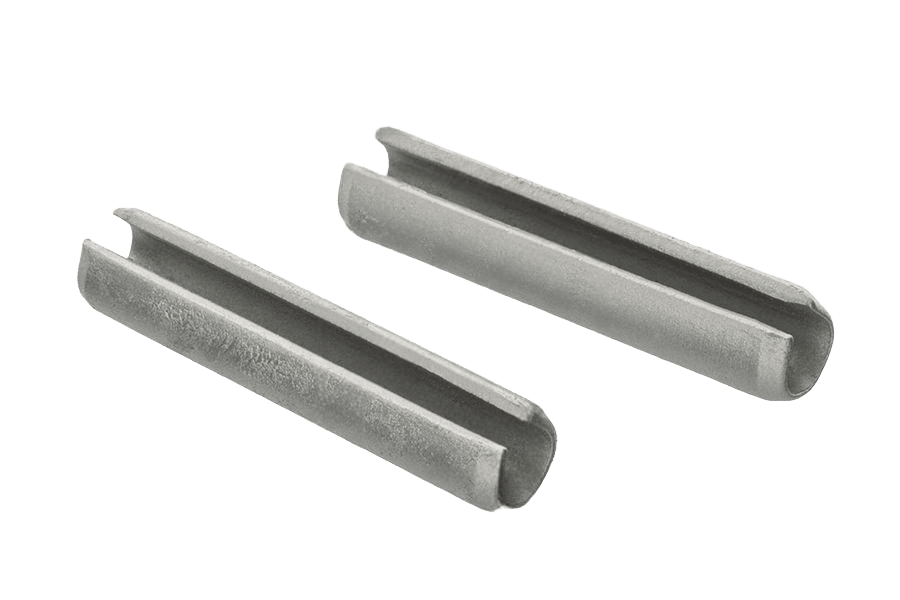

Kołek sprężysty gładki wg normy ISO 8752 (odpowiedniki: DIN 1481, PN 85023). Powłoka cynku płatkowego daje podwyższoną odporność na korozję bez ryzyka kruchości wodorowej.
Dostępny asortyment: w rozmiarach od 4 do 16 mm i długościach 16–100 mm. W ofercie również w wykonaniu surowym i nierdzewnym A2.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | ISO 8752 |
| Rodzaj | Kołek spręż. gładki |
| Pokrycie | Cynk płatkowy srebrny (fl Zn) |
| Układ rozmiaru | średnica (mm) |
