DIN 7977karta katalogowa
Kołek stożkowy czop. gw.
Wymiary i warunki techniczne wg DIN 7977
Wymiary (mm)
| Ød1(nom) | 5 | 6 | 8 | 10 | 12 | 16 | 20 |
|---|---|---|---|---|---|---|---|
| a(max) | 2,4 | 3 | 4 | 4,5 | 5,3 | 6 | 6 |
| b(max) | 15,6 | 20 | 24,5 | 27 | 30,5 | 39 | 39 |
| b(min) | 14 | 18 | 22 | 24 | 27 | 35 | 35 |
| d2 | M5 | M6 | M8 | M10 | M12 | M16 | M16 |
| P | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 |
| d3(max) | 3,5 | 4 | 5,5 | 7 | 8,5 | 12 | 12 |
| d3(min) | 3,25 | 3,7 | 5,2 | 6,6 | 8,1 | 11,5 | 11,5 |
Ød1 — średnica nominalna kołka u większej podstawy stożka (tolerancja h10)a — długość gładkiego podtoczenia czopu przed początkiem gwintu (maks.)b — długość czopu gwintowanego, licząc od podstawy stożka do końca kołkad2 — nominalna średnica gwintu czopu (oznaczenie metryczne)P — skok gwintud3 — średnica czopu pod gwintem (przed nacięciem gwintu)l — długość całkowita kołka (oś Długość w wyborze rozmiaru)
Warunki techniczne
Materiał
| Stal automatowa (St) | twardość od 125 do 245 HV |
|---|
Gwint
| Tolerancja | 6g wg ISO 965 |
|---|
Wykończenie powierzchni
| a | bez powłoki |
|---|---|
| b | powłoki oksydowane, fosforanowane |
| c | cynkowane z powłoką konwersyjną chromianowaną wg ISO 2081 |
| d | inne powłoki według uzgodnień |
Oznaczanie
Przykład oznaczania kołka stożkowego z czopem gwintowanym, niehartowanego, o średnicy nominalnej d1 = 6 mm i długości l = 30 mm:
Kołek stożkowy DIN 7977 – 6 x 30 - St.
Normy powiązane: ISO 8737, PN 85022.
Opis

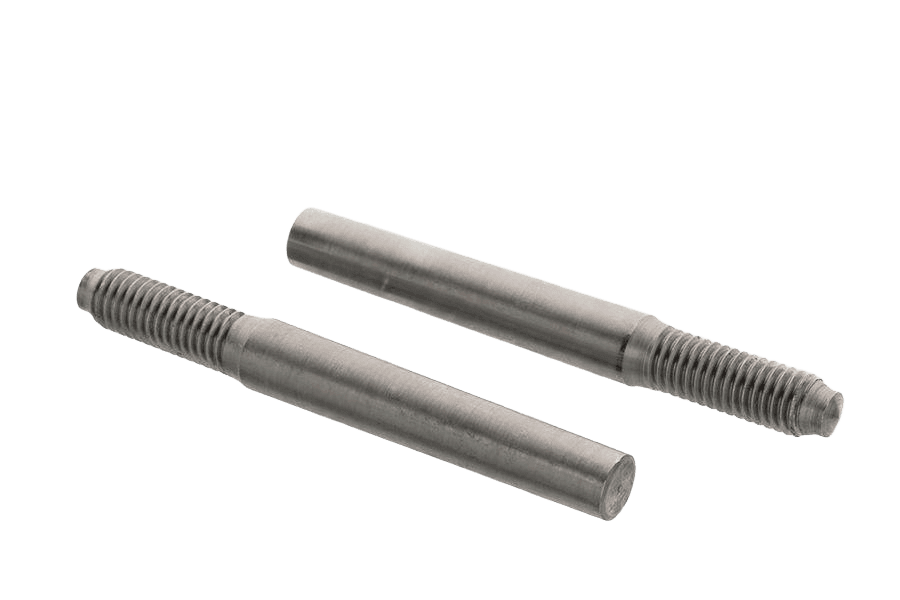

Kołek stożkowy czop. gw. surowe DIN 7977 (odpowiedniki: ISO 8737, PN 85022). Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana.
Dostępny asortyment: w rozmiarach od 6 do 10 mm.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | DIN 7977 |
| Rodzaj | Kołek stożkowy czop. gw. |
| Pokrycie | Bez powłoki (surowe) |
| Układ rozmiaru | średnica (mm) |
