DIN 1 Bkarta katalogowa
Kołek stożkowy
Wymiary i warunki techniczne wg DIN 1 B
Wymiary (mm)
| Ød1 h10 | 0,6 | 0,8 | 1 | 1,5 | 2 | (2,5) | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 25 | 30 | 40 | 50 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| c(max) | 0,1 | 0,12 | 0,15 | 0,23 | 0,3 | 0,4 | 0,45 | 0,6 | 0,75 | 0,9 | 1,2 | 1,4 | 1,6 | 2 | 2,5 | 3 | 4 | 4,5 | 6 | 7,5 |
— wymiar nie zalecanyc(max) — maksymalna wielkość spłaszczenia (fazki) na mniejszym końcu kołkah10 — klasa tolerancji IT średnicy nominalnej d1
Materiał
| Stal | 9SMnPb28K lub St 50-K |
|---|
Zasady zabudowy
kołek stożkowy w otworze rozwiertym stożkowo — w, d1, d2
Zasady zabudowy — dobór otworu pod kołek
| d1 | 0,6 | 0,8 | 1 | 1,6 | 1,6 | 2 | 3 | 4 | 5 | 6 | 8 | 8 | 8 | 10 | 10 | 12 | 14 | 16 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d2(od) | 1 | 2 | 3 | 4 | 5 | 6 | 8 | 11 | 17 | 23 | 23 | 30 | 38 | 45 | 50 | 75 | 75 | 110 |
| d2(do) | 2 | 3 | 4 | 5 | 6 | 8 | 11 | 17 | 23 | 30 | 30 | 38 | 45 | 50 | 75 | 110 | 110 | 180 |
| w | 2 | 2,6 | 3 | 3,5 | 4 | 4,5 | 5 | 6 | 7,5 | 9 | 9 | 10 | 11 | 11,5 | 13 | 15 | 15 | 18 |
d2(od), d2(do) — zalecany zakres średnicy otworu (elementu łączonego), w jakim stosuje się kołek o danej średnicy d1w — zalecana szerokość (grubość) łączonego elementu w miejscu osadzenia kołkaNiektóre średnice d1 mają więcej niż jeden zalecany zakres d2/w (podane jako kolejne kolumny tej samej średnicy)
Oznaczanie
Przykład oznaczania: kołek stożkowy odmiany B, niehartowany, o średnicy nominalnej d1 = 10 mm, długości l = 60 mm, ze stali węglowej:
Kołek stożkowy DIN 1-B-10x60 – St.
Normy powiązane: ISO 2339, PN 85020.
Opis

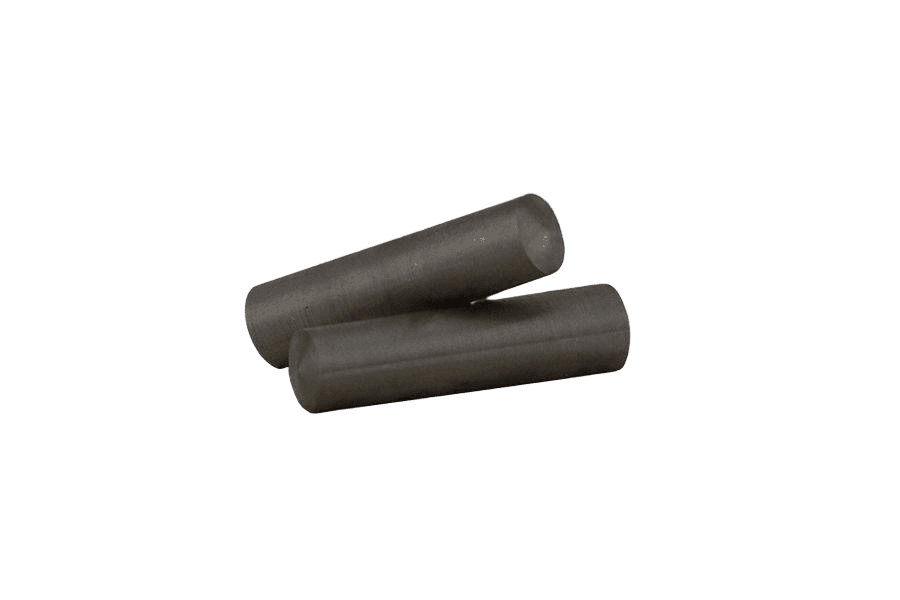

Kołek stożkowy surowe DIN 1 B (odpowiedniki: ISO 2339, PN 85020). Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana.
Dostępny asortyment: w rozmiarach od 3 do 12 mm i długościach 16–120 mm.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | DIN 1 B |
| Rodzaj | Kołek stożkowy |
| Pokrycie | Bez powłoki (surowe) |
| Pasowanie | h10 |
| Układ rozmiaru | średnica (mm) |
