DIN 7978 Akarta katalogowa
Kołek stożkowy z gw. wew.
Wymiary i warunki techniczne wg DIN 7978 A
Wymiary (mm)
| Ød1(h10) | 6 | 8 | 10 | 12 | 16 | 20 |
|---|---|---|---|---|---|---|
| Ød2 | M4 | M5 | M6 | M8 | M10 | M12 |
Ød1(h10) — średnica nominalna kołka (większy koniec stożka), pole tolerancji h10Ød2 — nominalna średnica gwintu wewnętrznego w mniejszym końcu kołka
Wykonanie
| Forma A | toczone i szlifowane (część stożkowa) |
|---|---|
| Zbieżność stożka | 1:50 |
Materiał i wymagania techniczne
Materiał
| Stal automatowa | 9SMnPb28K |
|---|
Gwint
| metryczny, zwykły ISO | |
| Norma | ISO 965 |
Tolerancje
| Klasa dokładności | B |
|---|---|
| Norma | ISO 4759-1 |
Powierzchnia
| część stożkowa szlifowana, Rz-4 µm | |
| Norma | DIN 7978 A |
Oznaczanie
Przykład oznaczania: kołek stożkowy niehartowany z gwintem wewnętrznym, o średnicy nominalnej d1 = 6 mm i długości nominalnej l = 30 mm, forma A: szlifowany:
Kołek stożkowy: DIN 7978 A - 6 x 30 - St.
Normy powiązane: ISO 8736, PN 85019.
Opis

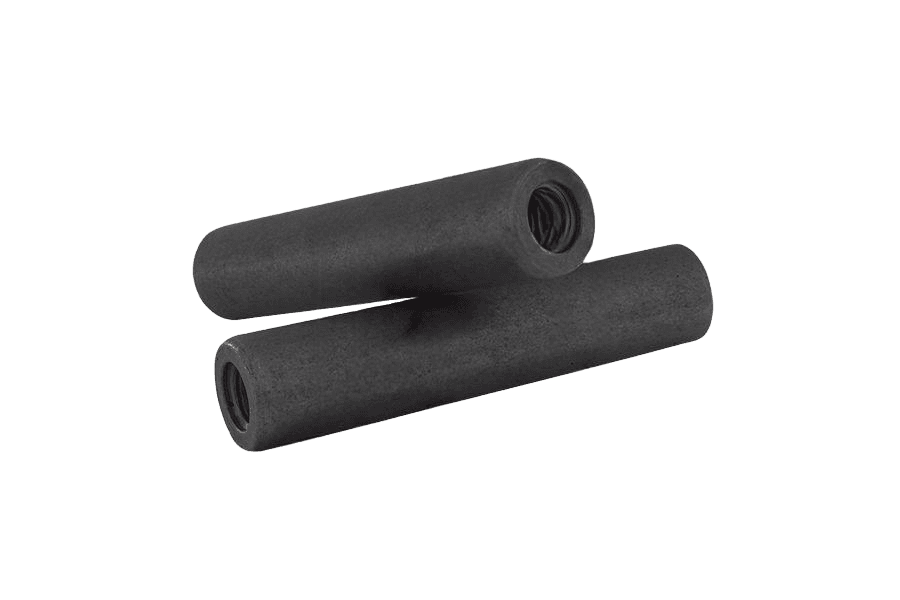

Kołek stożkowy z gw. wew. surowe DIN 7978 A (odpowiedniki: ISO 8736, PN 85019). Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana.
Dostępny asortyment: w rozmiarach od 6 do 20 mm i długościach 24–120 mm.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | DIN 7978 A |
| Rodzaj | Kołek stożkowy z gw. wew. |
| Pokrycie | Bez powłoki (surowe) |
| Pasowanie | h10 |
| Układ rozmiaru | średnica (mm) |
