DIN 7karta katalogowa

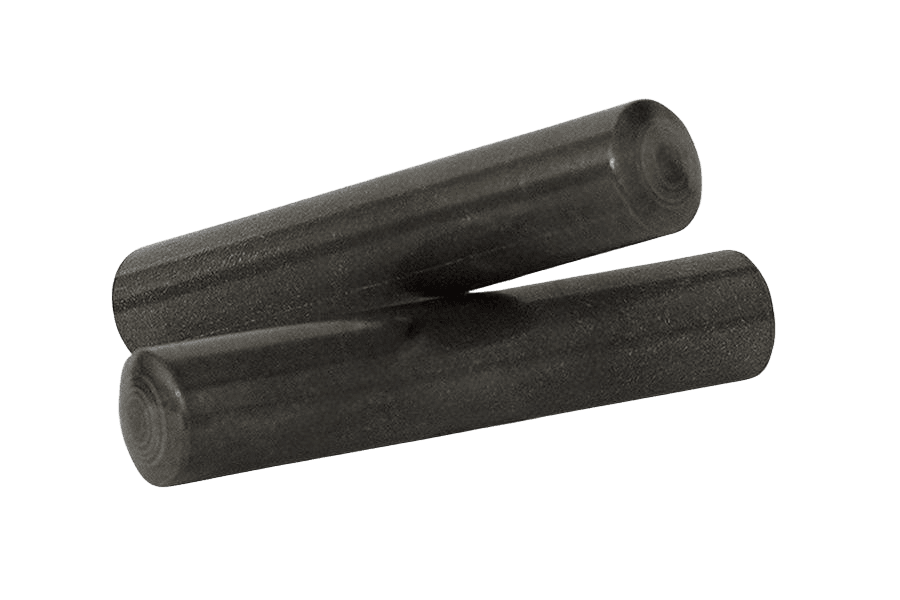

Kołek walcowy
Wymiary i warunki techniczne wg DIN 7
Wymiary (mm)
| Ø d | 0,8 | 1 | 1,2 | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 30 | 40 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| tol. d | m6 | m6 | m6 | m6 | m6 | m6 | m6 | m6 | m6 | m6 | m6 | m6 | m6 | m6 | m6 | m6 | m6 | m6 |
tol. d — pole tolerancji średnicy dPełna seria wymiarowa wg normy; oferowane warianty (rozmiar/długość) mogą obejmować podzbiór tej serii.
Materiał
| Stal | 9MnPb28K lub St50K |
|---|
Oznaczanie
Przykład oznaczania: kołek walcowy nie obrobiony cieplnie, o średnicy d = 10 mm w tolerancji m6, o długości l = 60 mm:
Kołek walcowy DIN 7-10m6x60.
Normy powiązane: ISO 2338, PN 85021.
Opis
Kołek walcowy wg normy DIN 7 (odpowiedniki: PN 85021, ISO 2338), w wykonaniu Stal nierdzewna A1 (A1).
Dostępny asortyment: w rozmiarach od 2 do 10 mm i długościach 5–80 mm. W ofercie również w wykonaniu surowym.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | DIN 7 |
| Rodzaj | Kołek walcowy |
| Klasa / materiał | Stal nierdzewna A1 (A1) |
| Pasowanie | m6 |
| Układ rozmiaru | średnica (mm) |
