DIN 7979 Dkarta katalogowa
Kołek walcowy z gw. wew.
Wymiary i warunki techniczne wg DIN 7979 D
Wymiary (mm)
| Ød1 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 25 |
|---|---|---|---|---|---|---|---|---|
| Ød2 | M4 | M5 | M6 | M6 | M8 | M8 | M10 | M16 |
| t1 | 6 | 8 | 10 | 10 | 12 | 12 | 16 | 24 |
Ød1 wykonane w tolerancji m6Ød2 — gwint wewnętrznyt1 — głębokość gwintu wewnętrznego
Materiał
| Materiał | stal, wytrzymałość na rozciąganie Rm ≈ 600 N/mm² |
|---|---|
| Twardość | hartowana do 60 ±2 HRC |
Oznaczanie
Przykład oznaczania: kołek walcowy z gwintem wewnętrznym forma D, o średnicy d1 = 10 mm i długości nominalnej l = 40 mm:
Kołek DIN 7979 - D 10x40 – St..
Normy powiązane: ISO 8735, PN 85018.
Opis

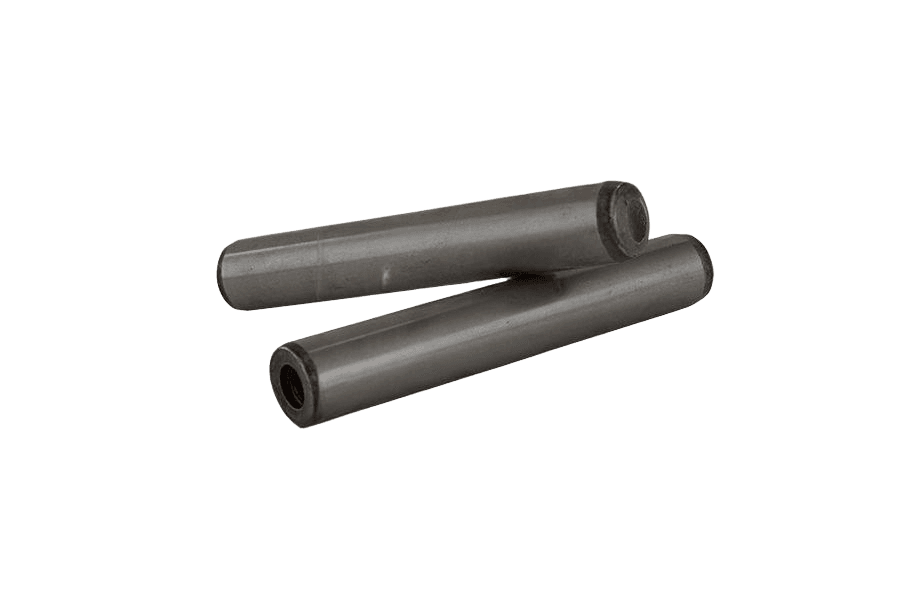

Kołek walcowy z gw. wew. surowe DIN 7979 D (odpowiedniki: ISO 8735, PN 85018). Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana.
Dostępny asortyment: w rozmiarach od 5 do 20 mm i długościach 16–120 mm.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | DIN 7979 D |
| Rodzaj | Kołek walcowy z gw. wew. |
| Pokrycie | Bez powłoki (surowe) |
| Pasowanie | m6 |
| Układ rozmiaru | średnica (mm) |
