AN 493karta katalogowa

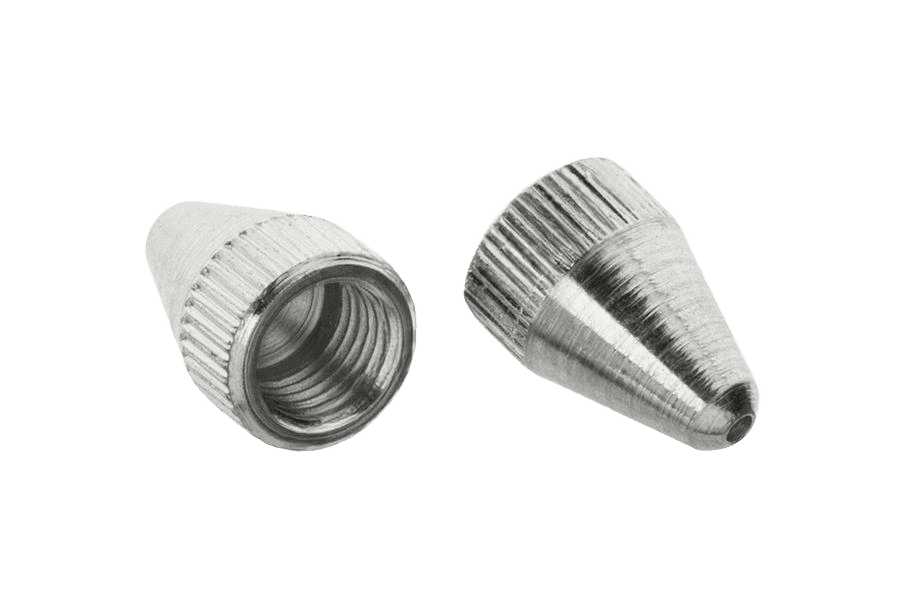

Końcówka smarownicy
Wymiary i warunki techniczne wg AN 493
Rysunek techniczny
Wykonania i wymiary (mm)wybrany rozmiar: M 9x1
| Gwint | M9x1 | M10x1 |
|---|---|---|
| Typ | 500/S | 501/S |
| h | 18 | 18 |
| d | 12 | 12 |
h — wysokość końcówki (mm)d — średnica końcówki (mm)Wymiary h i d są jednakowe dla obu wykonań — różni je wyłącznie gwint (M9x1 / M10x1)Do główek smarowniczek wklęsłych (lejkowych) — flush-type
Charakterystyka
| Typ końcówki | stożkowa zaokrąglona |
|---|---|
| Do główek smarowniczek | wklęsłych (lejkowych) |
Oznaczanie
Przykład oznaczania końcówki stożkowej zaokrąglonej z gwintem M9x1 (typ 500/S) do smarowniczki lejkowej:
Końcówka 500/S
Opis
Końcówka smarownicy wg normy AN 493. Do obsługi punktów smarnych maszyn i pojazdów.
Dostępne warianty: M 9x1.
Specyfikacja produktu
| Wymiar | M 9x1 |
|---|---|
| Norma | AN 493 |
| Rodzaj | Końcówka smarownicy |
| Własność | 500/S |
| Skok gwintu | 1 |
| Rozmiar | M9 |
| Układ rozmiaru | gwint metryczny |
| Odmiana | 500/S |
| Napęd | 7351161 |
| Waga | 7 g |
