AN 492karta katalogowa

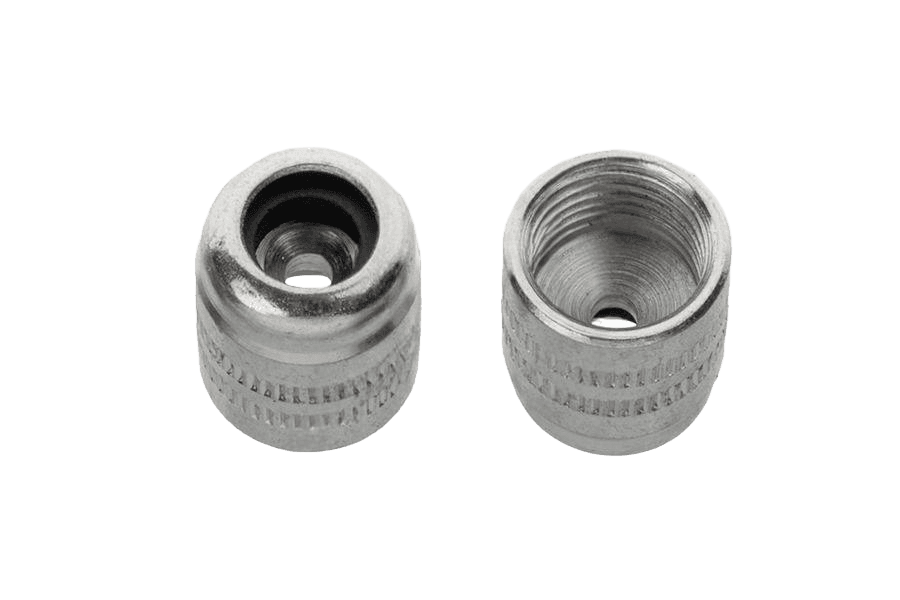

Końcówka smarownicy
Wymiary i warunki techniczne wg AN 492
Rysunek techniczny
Wymiary (mm)wybrany rozmiar: M10x1
| Gwint | M9x1 | M10x1 |
|---|---|---|
| typ | 500/H | 501/H |
| d | 12 | 12 |
| l | 15 | 15 |
typ — oznaczenie handlowe końcówkid — średnica zewnętrzna korpusul — długość korpusu
Zastosowanie i wykonanie
| Nazwa | Końcówka hydrauliczna |
|---|---|
| Przeznaczenie | Do główek smarowniczek stożkowych (typ hydrauliczny) oraz zaokrąglonych (typ kulowy). |
| Warianty gwintu | M9x1 (typ 500/H) oraz M10x1 (typ 501/H). |
Opis
Końcówka smarownicy wg normy AN 492. Do obsługi punktów smarnych maszyn i pojazdów.
Dostępne warianty: M10x1.
Specyfikacja produktu
| Gwint | M10x1 |
|---|---|
| Norma | AN 492 |
| Rodzaj | Końcówka smarownicy |
| Własność | 501/H |
| Skok gwintu | 1 |
| Rozmiar | M10 |
| Układ rozmiaru | gwint metryczny |
| Odmiana | 501/H |
| Napęd | V000104 |
| Waga | 7 g |
