AN 494karta katalogowa
Końcówka smarownicy
Wymiary i warunki techniczne wg AN 494
Wymiary (mm)wybrany rozmiar: M10x1
| Gwint | M9x1 | M10x1 |
|---|---|---|
| Typ | 500/NS | 501/NS |
| h | 16 | 16 |
| SW | 11 | 11 |
Typ — oznaczenie handlowe (odmiana) końcówkih — wysokość końcówki (mm)SW — rozmiar klucza (szerokość na płaskach), mmGwint — gwint przyłączeniowy końcówki
Zastosowanie i wykonanie
| Zastosowanie | Końcówka (nasadka) do ręcznej prasy smarowniczej — ostry stożek dociskany do wgłębienia główki smarowniczki podczas smarowania; nie wymaga główki z kulką. |
|---|---|
| Kształt końcówki | stożkowa ostra (pinpointed) |
| Główka smarowniczki | wklęsła (flush-type) |
| Gwint przyłączeniowy | M9x1 (Typ 500/NS) lub M10x1 (Typ 501/NS) |
Oznaczanie
Przykład oznaczenia końcówki stożkowej ostrej z gwintem M9x1 500/NS do smarowniczki z główką wklęsłą:
Końcówka 500/NS
Widok produktu

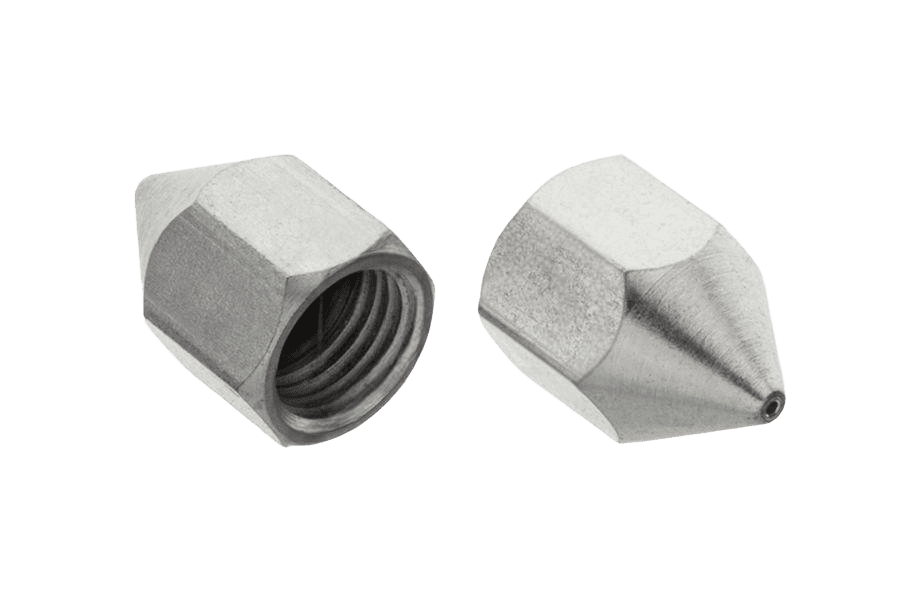

ostry stożek na korpusie sześciokątnym (SW 11)
Opis
Końcówka smarownicy wg normy AN 494. Do obsługi punktów smarnych maszyn i pojazdów.
Dostępne warianty: M10x1.
Specyfikacja produktu
| Gwint | M10x1 |
|---|---|
| Norma | AN 494 |
| Rodzaj | Końcówka smarownicy |
| Własność | 501/NS |
| Skok gwintu | 1 |
| Rozmiar | M10 |
| Układ rozmiaru | gwint metryczny |
| Odmiana | 501/NS |
| Napęd | 7351511 |
| Ilość w opakowaniu | 5 szt |
| Waga opakowania | 24 g |
| Waga 1 szt | 4,8 g |
