AN 498karta katalogowa

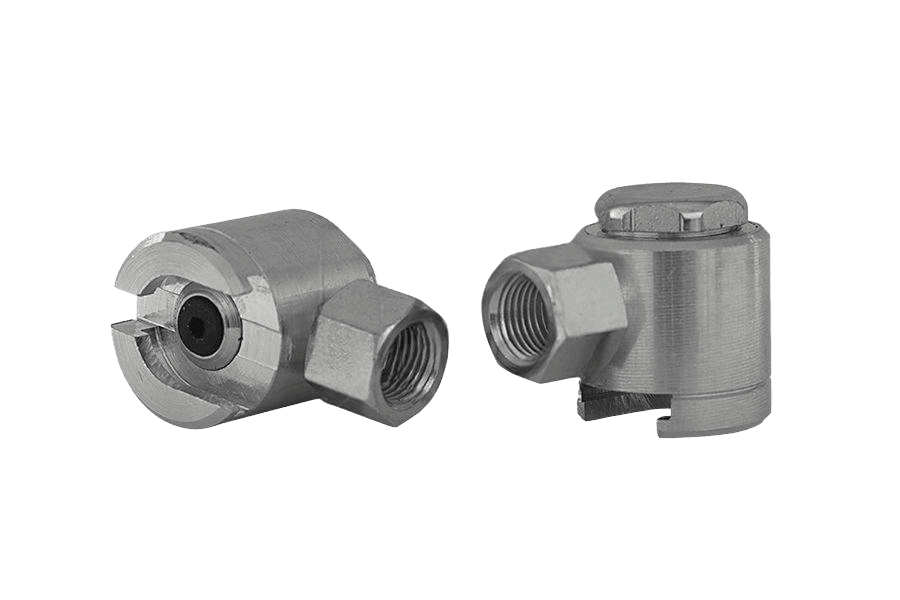

Końcówka smarownicy
Wymiary i warunki techniczne wg AN 498
Wymiary (mm)wybrany rozmiar: M10x1(22)
| Gwint | M10x1 | ||
|---|---|---|---|
| Typ | 520 | 521 | 522 |
| Ø | Ø10 | Ø16 | Ø22 |
| d | 18 | 24 | 32 |
| h | 28,5 | 28 | 38,5 |
| s | 31 | 36 | 42 |
Gwint — gwint przyłączeniowy końcówki (metryczny drobnozwojny)Typ — oznaczenie handlowe (odmiana) końcówkiØ — średnica główki smarowniczki, na którą nasuwa się końcówkęd — średnica zewnętrzna korpusuh — wysokość (długość) korpusus — rozmiar klucza (szerokość pod klucz)„—" — dane wykonanie niedostępne (typ 520 tylko w stali)
Wykonanie i zastosowanie
| Nazwa | Końcówka zaciskowa płaska (batton-head coupler) |
|---|---|
| Zastosowanie | Nakładana, zaciskowa końcówka przewodu smarowniczego do smarowniczek płaskich z główką guzikową (button-head). |
| Materiał | Aluminium (Al) lub stal (St); typ 520 dostępny wyłącznie w wykonaniu stalowym. |
| Przyłącze boczne (kątowe) | Standardowe wykonanie — typy 520 (Ø10), 521 (Ø16) oraz 522 (Ø22). |
| Przyłącze czołowe | Wykonanie z przyłączem od czoła — tylko typ 521 (Ø16), gwint M10x1, wykonanie stalowe (d = 24 mm, h = 28 mm); poza bieżącą ofertą katalogową. |
Opis
Końcówka smarownicy wg normy AN 498, w wykonaniu St. Do obsługi punktów smarnych maszyn i pojazdów.
Dostępne warianty: M10x1(22). W ofercie również w wykonaniu St i Aluminium (Al).
Specyfikacja produktu
| Gwint | M10x1(22) |
|---|---|
| Norma | AN 498 |
| Rodzaj | Końcówka smarownicy |
| Klasa / materiał | St |
| Własność | 522 |
| Skok gwintu | 1 |
| Rozmiar klucza | 22 |
| Rozmiar | M10 |
| Układ rozmiaru | gwint metryczny |
| Odmiana | 522 |
| Napęd | V000096 |
| Waga | 169 g |
