AN 520karta katalogowa

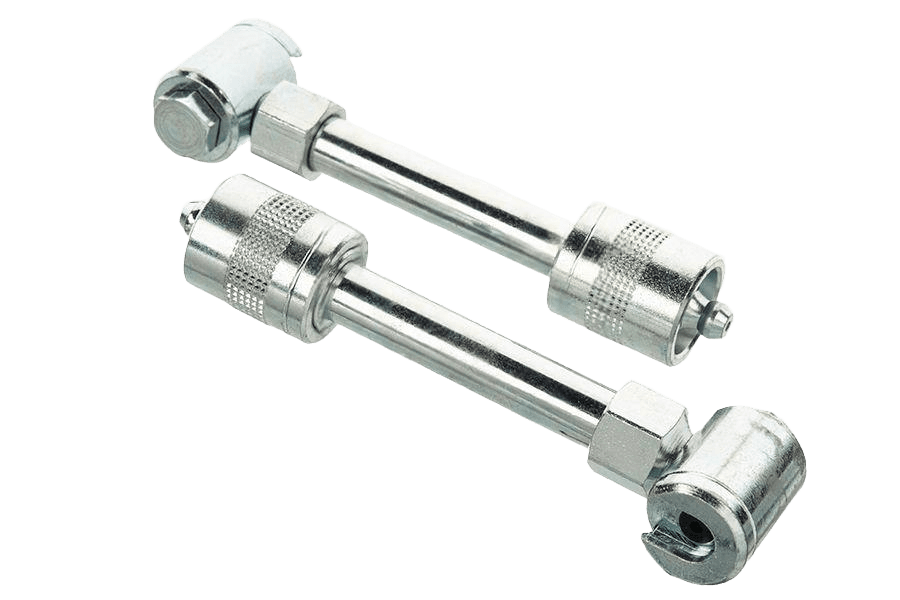

Końcówka wężyka smarownicy
Wymiary i warunki techniczne wg AN 520
Rysunek techniczny
Oznaczanie
Szybkozłączka smarownicza z serii 200, przeznaczona do smarowniczek z główką płaską (guzikową) o średnicy Ø 16 mm. Zaciskowa głowica nasadza się bezpośrednio na płaską główkę smarowniczki, umożliwiając szybkie, beznakrętkowe podłączenie węża lub pistoletu smarowniczego.
Wymiary (mm)wybrany rozmiar: M1
| Odmiana | M1 |
|---|---|
| l | 105 |
| d | 28 |
| h | 24 |
l — długość całkowitad — średnica głowicy zaciskowejh — wysokość głowicy zaciskowejM1 — odmiana serii 200 (200/M1), do smarowniczek z główką płaską Ø 16 mm
Przykład oznaczenia szybkozłączki 200/M1 do smarowniczek z główką płaską Ø 16 mm:
Szybkozłączka 200/M1
Opis
Końcówka wężyka smarownicy wg normy AN 520. Wymienna końcówka przewodu smarownicy — do smarowania punktów trudno dostępnych.
Dostępne warianty: M1.
Specyfikacja produktu
| Gwint | M1 |
|---|---|
| Norma | AN 520 |
| Rodzaj | Końcówka wężyka smarownicy |
| Własność | 200/M1 |
| Długość | 200 |
| Rozmiar | M1 |
| Układ rozmiaru | gwint metryczny |
| Odmiana | 200/M1 |
| Napęd | 7321651 |
| Waga | 110 g |
