AN 524karta katalogowa

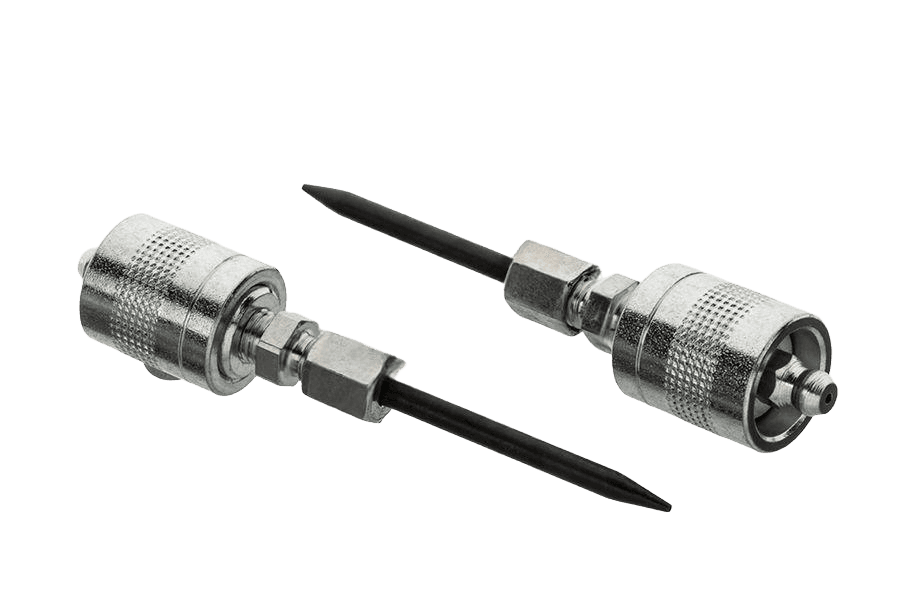

Końcówka wężyka smarownicy
Wymiary i warunki techniczne wg AN 524
Rysunek techniczny
Wymiary (mm)
| Odmiana | XS |
|---|---|
| l | 95 |
| d | 4 |
l — długość całkowitad — średnica końcówki (szpicy)XS — odmiana serii 200 (200/XS): szybkozłączka szpiczasta do trudno dostępnych miejsc, przegubów kardana i najmniejszych smarowniczek
Zastosowanie i typ
| Zastosowanie | Szybkozłączka szpiczasta (igłowa) do smarowania w miejscach trudno dostępnych, przegubów kardana oraz smarowniczek o najmniejszych wymiarach — wąska końcówka wprowadzana bezpośrednio w otwór smarowniczki. |
|---|---|
| Typ | 200/XS |
Oznaczanie
Przykład oznaczania szybkozłączki szpiczastej 200/XS:
Szybkozłączka 200/XS
Opis
Końcówka wężyka smarownicy wg normy AN 524. Wymienna końcówka przewodu smarownicy — do smarowania punktów trudno dostępnych.
Specyfikacja produktu
| Norma | AN 524 |
|---|---|
| Rodzaj | Końcówka wężyka smarownicy |
| Własność | 200/XS |
| Długość | 200 |
| Rozmiar | M10 |
| Układ rozmiaru | gwint metryczny |
| Odmiana | 200/XS |
| Napęd | 7321551 |
| Waga | 61 g |
