DIN 7604 Akarta katalogowa
Korek 6-kt
Wymiary i warunki techniczne wg DIN 7604 A
Oznaczanie
Korki gwintowane mogą być wykorzystywane do zaślepiania otworów z gwintem wewnętrznym walcowym wg DIN 13-5, DIN 13-6. Korki są stosowane wraz z uszczelkami wg DIN 7603, których forma i materiał zależy od rodzaju czynnika, temperatury i ciśnienia.
Rysunek techniczny
Widoki M≤16 i M>18 (przekrój) z wymiarami Ø d1, Ø d2, c, l, m oraz widok czołowy z rozmiarem klucza s.
Wymiary — Forma A z krótkim gwintem (mm)
| Ød1(nom) | M10x1 | M12x1,5 | M14x1,5 | M16x1,5 | M18x1,5 | M22x1,5 | M26x1,5 | M30x1,5 |
|---|---|---|---|---|---|---|---|---|
| c(+0,2/0) | 0,5 | 0,5 | 0,5 | 0,5 | 2 | 2 | 2,5 | 2,5 |
| d2(h14) | 14 | 17 | 19 | 21 | 23 | 27 | 31 | 36 |
| l(≈) | 10,5 | 15,5 | 15,5 | 15,5 | 17 | 17 | 19,5 | 19,5 |
| m(±1/2IT15) | 4 | 6 | 6 | 6 | 6 | 6 | 8 | 8 |
| s | 14 | 17 | 19 | 22 | 17 | 19 | 22 | 22 |
d1 — oznaczenie gwintu cylindrycznego (walcowego) korka wg DIN 13-5, DIN 13-6c(+0,2/0) — wysokość podcięcia trzpienia pod łbem, odchyłka górna +0,2 / dolna 0d2(h14) — średnica łba sześciokątnegol(≈) — długość całkowita, wymiar orientacyjnym(±1/2IT15) — długość gwintu, odchyłka ± połowa IT15s — rozmiar klucza (wymiar pod klucz)
Materiał i wykonanie
Materiał
| Stal | 9 SMnPb28K wg DIN 1651 lub UQst36 wg DIN 17111 — według wyboru producenta |
|---|---|
| A1 | stal nierdzewna wg DIN 267-11 |
| Al | stopy aluminium wg DIN 267-18 |
| CuZn | stopy miedziowo-cynkowe wg DIN 267-18 |
| PA | poliamid |
| Inne materiały | według uzgodnień |
Wykonanie
| Klasa dokładności | B wg ISO 4759-1 |
|---|---|
| Wykończenie powierzchni | chropowatość powierzchni wg DIN 267-2 |
| Tolerancje ogólne | ISO 2768-c |
Powierzchnia
| Powłoki galwaniczne | wg DIN 267-9 |
|---|---|
| Powłoki nieelektrolityczne płatkowe cynkowe | wg ISO 10683 |
| Fosforowanie | wg DIN 50942 |
Przykład oznaczania korka gwintowanego z łbem sześciokątnym, forma A z krótkim gwintem, odmiana lekka, z gwintem M20x1,5 ze stali węglowej:
Korek gwintowany DIN 7604 – A - M20x1,5 - St.
Opis

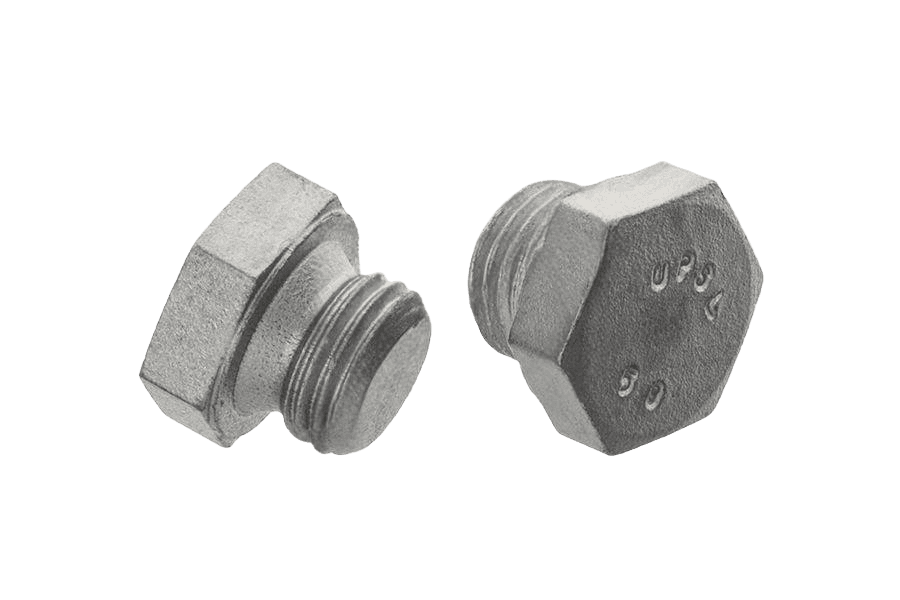

Korek 6-kt wg normy DIN 7604 A. Powłoka cynku płatkowego daje podwyższoną odporność na korozję bez ryzyka kruchości wodorowej. Korki gwintowane do otworów spustowych, wlewowych i kontrolnych.
Dostępny asortyment: w rozmiarach od M14x1,5 do M26x1,5.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 7604 A |
| Rodzaj | Korek 6-kt |
| Pokrycie | Cynk płatkowy srebrny (fl Zn) |
| Rodzaj gwintu | Gwint metryczny |
| Skok gwintu | 1,5 |
| Układ rozmiaru | gwint metryczny |
| Napęd | z kołnierzem |
