DIN 910karta katalogowa
Korek 6-kt
Wymiary i warunki techniczne wg DIN 910
Oznaczanie
Korki gwintowane mogą być wykorzystywane do zaślepiania otworów z gwintem wewnętrznym walcowym wg DIN 13-5, DIN 13-6, DIN 13-7 oraz ISO 228-1. Korki są stosowane wraz z uszczelkami wg DIN 7603, których forma i materiał zależy od rodzaju czynnika, temperatury i ciśnienia.
Wymiary — gwint metryczny (mm)wybrany rozmiar: M12x1,5
| d | M10x1 | M12x1,5 | M16x1,5 | M18x1,5 | M20x1,5 | M22x1,5 | M24x1,5 | M26x1,5 | M27x2 | M30x1,5 | M30x2 | M33x2 | M36x1,5 | M36x2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| c(+0,5/0) | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 |
| d2(h14) | 14 | 17 | 21 | 23 | 25 | 27 | 29 | 31 | 32 | 36 | 36 | 39 | 42 | 42 |
| l(≈) | 17 | 21 | 21 | 24 | 26 | 26 | 27 | 30 | 30 | 30 | 30 | 32 | 32 | 32 |
| m(±IT15/2) | 6 | 6 | 6 | 8 | 8 | 8 | 9 | 10 | 10 | 10 | 10 | 11 | 11 | 11 |
| s | 10 | 13 | 17 | 17 | 19 | 19 | 22 | 24 | 24 | 24 | 24 | 27 | 27 | 27 |
d — oznaczenie gwintu metrycznego walcowego wg DIN 13-5, DIN 13-6, DIN 13-7c(+0,5/0) — wysokość kołnierza, odchyłka górna +0,5 / dolna 0d2(h14) — średnica kołnierzal(≈) — długość całkowita trzpienia (gwint + kołnierz), wymiar orientacyjnym(±IT15/2) — długość gwintu, odchyłka ± połowa IT15s — rozmiar klucza (wymiar pod klucz)
Wymiary — gwint rurowy (mm)
| d | G 1/4 | G 3/8 | G 1/2 | G 3/4 | G 1 |
|---|---|---|---|---|---|
| c(+0,5/0) | 3 | 3 | 4 | 4 | 5 |
| d2(h14) | 18 | 22 | 26 | 32 | 39 |
| l(≈) | 21 | 21 | 26 | 30 | 32 |
| m(±IT15/2) | 6 | 6 | 8 | 10 | 11 |
| s | 13 | 17 | 19 | 24 | 27 |
d — oznaczenie gwintu rurowego walcowego wg DIN 228-1Wszystkie rozmiary w tej tabeli dotyczą gwintu zewnętrznego klasy tolerancji A wg DIN 228-1 (oznaczenie „A” pominięto w nagłówkach kolumn, żeby odpowiadały rozmiarom z katalogu); arkusz PDF podaje też G 1/8 A, nieobecny w kataloguc(+0,5/0) — wysokość kołnierza, odchyłka górna +0,5 / dolna 0d2(h14) — średnica kołnierzal(≈) — długość całkowita trzpienia (gwint + kołnierz), wymiar orientacyjnym(±IT15/2) — długość gwintu, odchyłka ± połowa IT15s — rozmiar klucza (wymiar pod klucz)
Materiał i wykonanie
Materiał
| Stal | 9 SMnPb28K wg DIN 1651 lub UQst36 wg DIN 17111 — według wyboru producenta |
|---|---|
| A1 | stal nierdzewna wg DIN 267-11 |
| Al | stopy aluminium wg DIN 267-18 |
| CuZn | stopy miedziowo-cynkowe wg DIN 267-18 |
| PA | poliamid |
| Inne materiały | według uzgodnień |
Wykonanie
| Klasa dokładności | B wg ISO 4759-1 |
|---|---|
| Wykończenie powierzchni | chropowatość powierzchni wg DIN 267-2 |
| Tolerancje ogólne | ISO 2768-c |
Powierzchnia
| Powłoki galwaniczne | wg DIN 267-9 |
|---|---|
| Powłoki nieelektrolityczne płatkowe cynkowe | wg ISO 10683 |
| Fosforowanie | wg DIN 50942 |
Przykład oznaczania korka gwintowanego z łbem sześciokątnym i kołnierzem, z gwintem cylindrycznym M20x1,5 ze stali węglowej:
Korek gwintowany DIN 910 – M20x1,5 - St.
Opis

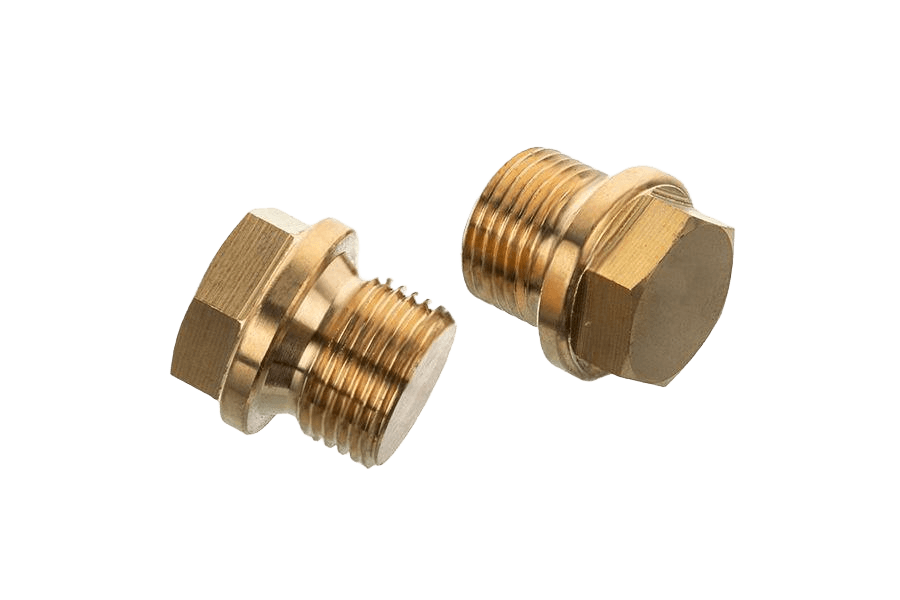

Korek 6-kt wg normy DIN 910, w wykonaniu Mosiądz (ms). Korki gwintowane do otworów spustowych, wlewowych i kontrolnych.
Dostępny asortyment: w rozmiarze M12x1,5. W ofercie również w wykonaniu surowym, z ocynkiem płatkowym i nierdzewnym A4.
Specyfikacja produktu
| Rozmiar | M12x1,5 |
|---|---|
| Norma | DIN 910 |
| Rodzaj | Korek 6-kt |
| Klasa / materiał | Mosiądz (ms) |
| Własność | z kołn. |
| Układ rozmiaru | gwint metryczny |
| Odmiana | z kołn. |
| Ilość w opakowaniu | 25 szt |
| Waga opakowania | 550 g |
| Waga 1 szt | 22 g |
