Oznaczanie
Korki gwintowane mogą być wykorzystane do zaślepiania otworów z gwintem wewnętrznym walcowym wg DIN 13-12, DIN 158, DIN 3858 i ISO 228-1. Uzyskanie szczelności zależy od rodzaju czynnika, ciśnienia, temperatury i materiałów. Jest szczególnie istotne, gdy zaślepia się otwór z gwintem wewnętrznym według DIN 13-12.
Wymiary — gwint metryczny (mm)
d — gwint metryczny wg DIN 158b(js16) — długość korka, tolerancja js16t(min) — minimalna grubość ścianki pod gniazdem sześciokątnyms(D12) — rozmiar klucza (wymiar gniazda sześciokątnego), tolerancja D12— wymiary nie zalecane
Wymiary — gwint rurowy Withwortha (mm)
d — gwint rurowy Withwortha wg DIN 3858, tolerancja 2 (wersja skrócona)b(js16) — długość korka, tolerancja js16t(min) — minimalna grubość ścianki pod gniazdem sześciokątnyms(D12) — rozmiar klucza (wymiar gniazda sześciokątnego), tolerancja D12
Materiał i wykonanie
Materiał
| Stal | 9 SMnPb28K wg DIN 1651 lub UQst36 wg DIN 17111 — według wyboru producenta |
|---|
| A1 | stal nierdzewna wg DIN 267 cz. 11 |
|---|
| Al | stopy aluminium wg DIN 267-18 |
|---|
| CuZn | stopy miedziowo-cynkowe wg DIN 267-18 |
|---|
| Inne materiały | według uzgodnień |
|---|
Wykonanie
| Klasa dokładności | B wg DIN ISO 4759 cz.1 |
|---|
| Wykończenie powierzchni | chropowatość powierzchni wg DIN 267 cz.2 |
|---|
| Tolerancje ogólne | ISO 2768-c |
|---|
Powierzchnia
| Powłoki galwaniczne | wg DIN 267-9 |
|---|
| Powłoki nieelektrolityczne płatkowe cynkowe | wg ISO 10683 |
|---|
| Fosforowanie | wg DIN 50942 |
|---|
Informacje dodatkowe
| Wersja z magnesem | możliwość sprowadzenia korków gwintowych również z magnesem |
|---|
Przykład oznaczania korka gwintowanego z gniazdem sześciokątnym, z gwintem stożkowym M20x1,5 ze stali węglowej:
Korek gwintowany DIN 906 – M20x1,5 - St.
Opis

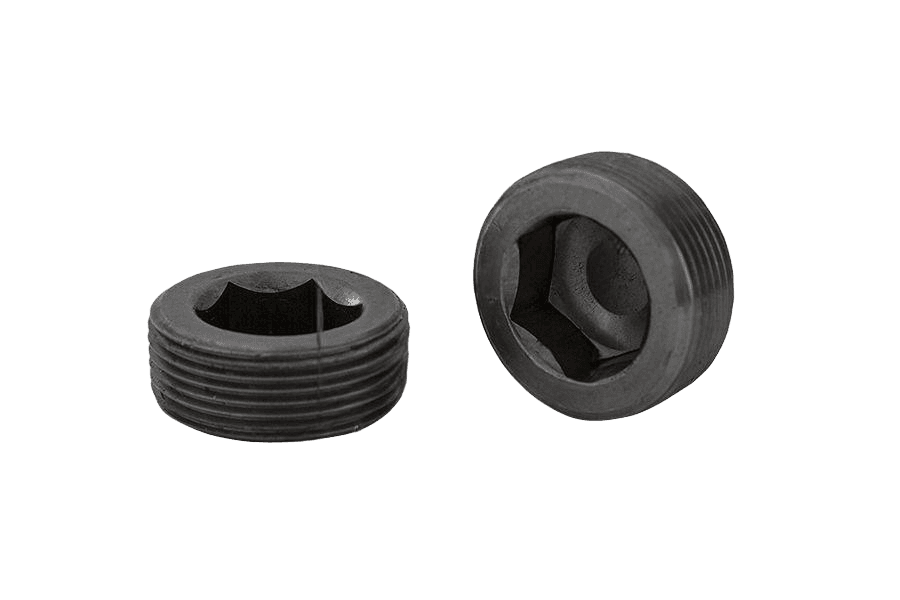

Korek z gn. 6-kt wg normy DIN 906. Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana. Korki gwintowane do otworów spustowych, wlewowych i kontrolnych.
Dostępny asortyment: w rozmiarach od R 1 do M48x2. W ofercie również w wykonaniu z ocynkiem płatkowym, Mosiądz (ms) i nierdzewnym A4.
Specyfikacja produktu
| Rozmiar | — |
|---|
| Norma | DIN 906 |
|---|
| Rodzaj | Korek z gn. 6-kt |
|---|
| Pokrycie | Bez powłoki (surowe) |
|---|
| Układ rozmiaru | gwint metryczny |
|---|
| Odmiana | gw.stożk. |
|---|
| Napęd | z gwintem stożkowym |
|---|
