Name: Korek z gn. 6-kt z kołn. surowe DIN 908
Availability: InStock

DIN 908karta katalogowa

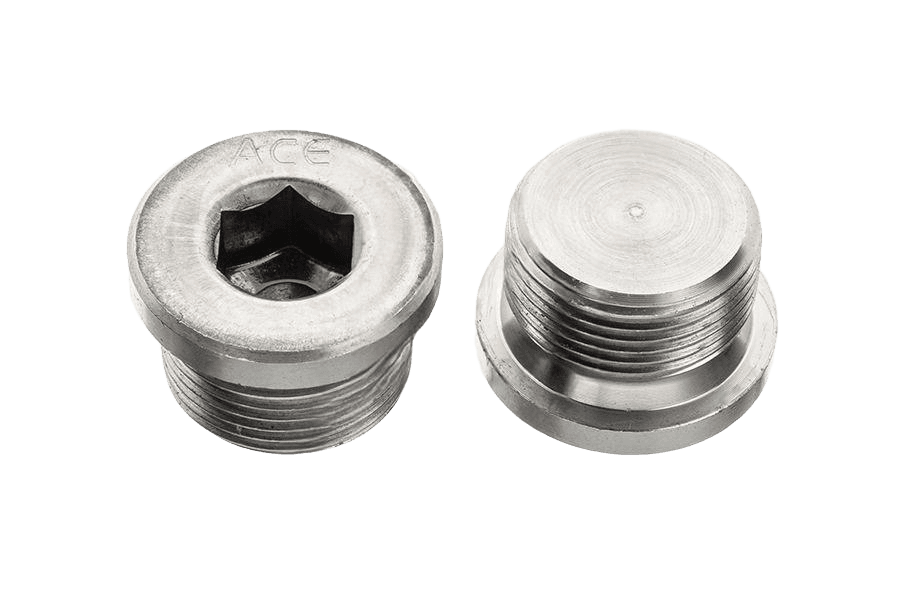

Korek z gn. 6-kt

Wymiary i warunki techniczne wg DIN 908

Oznaczanie

Korki gwintowane mogą być wykorzystywane do zaślepiania otworów z gwintem wewnętrznym walcowym wg DIN 13-5, DIN 13-6, DIN 13-7 oraz ISO 228-1. Korki są stosowane wraz z uszczelkami wg DIN 7603, których forma i materiał zależy od rodzaju czynnika, temperatury i ciśnienia.

Wymiary — gwint metryczny (mm)

d	M10x1	M12x1,5	M14x1,5	M16x1,5	M18x1,5	M20x1,5	M22x1,5	M24x1,5	M26x1,5	M27x2	M30x1,5	M30x2	M33x2	M36x1,5	M36x2	M38x1,5	M39x2	M42x1,5	M42x2	M45x1,5	M45x2	M48x1,5 / M48x2	M48x1,5 / M48x2	M52x1,5	M52x2	M56x2	M60x2	M64x2
c(+0,5/0)	3	3	3	3	4	4	4	4	4	4	4	4	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5
Ød2(h14)	14	17	19	21	23	25	27	29	31	32	36	36	39	42	42	42	46	49	49	52	52	52	55	60	60	64	68
i(±0,2)	8	12	12	12	12	14	14	14	16	16	16	16	16	16	16	16	16	16	16	16	16	16	16	16	16	20	20
s(D12)	5	6	6	8	8	10	10	12	12	12	17	17	17	19	19	19	19	22	22	22	22	22	24	24	24	32	32
t(min)	5	7	7	7,5	7,5	7,5	7,5	7,5	9	9	9	9	9	10,5	10,5	10,5	10,5	10,5	10,5	10,5	10,5	10,5	10,5	10,5	10,5	14	14	14

d — oznaczenie gwintu metrycznego walcowego wg DIN 13-5, DIN 13-6, DIN 13-7c(+0,5/0) — wysokość kołnierza, odchyłka górna +0,5 / dolna 0Ød2(h14) — średnica kołnierzai(±0,2) — długość gwintowanego trzpienias(D12) — rozmiar klucza (wymiar gniazda sześciokątnego)t(min) — minimalna grubość ścianki pod gniazdem sześciokątnym

Wymiary — gwint rurowy (mm)

d	G 1/8	G 1/4	G 3/8	G 1/2	G 3/4	G 1	G 1 1/8	G 1 1/4	G 1 1/2	G 1 3/4	G 2
c(+0,5/0)	3	3	3	4	4	5	5	5	5	5	5
Ød2(h14)	14	18	22	26	32	39	44	49	55	62	68
i(±0,2)	8	12	12	14	16	16	16	16	16	20	20
s(D12)	5	6	8	10	12	17	19	22	24	32	32
t(min)	5	7	7,5	7,5	9	9	10,5	10,5	10,5	14	14

d — oznaczenie gwintu rurowego walcowego wg DIN 228-1, klasa tolerancji A (oznaczenie „A” pominięto w nagłówkach kolumn, żeby odpowiadały rozmiarom z katalogu)c(+0,5/0) — wysokość kołnierza, odchyłka górna +0,5 / dolna 0Ød2(h14) — średnica kołnierzai(±0,2) — długość gwintowanego trzpienias(D12) — rozmiar klucza (wymiar gniazda sześciokątnego)t(min) — minimalna grubość ścianki pod gniazdem sześciokątnym

Materiał i wykonanie

Materiał

Stal	9 SMnPb28K wg DIN 1651 lub UQst36 wg DIN 17111 — według wyboru producenta
A1	stal nierdzewna wg DIN 267-11
Al	stopy aluminium wg DIN 267-18
CuZn	stopy miedziowo-cynkowe wg DIN 267-18
PA	poliamid
Inne materiały	według uzgodnień

Wykonanie

Klasa dokładności	B wg ISO 4759-1
Wykończenie powierzchni	chropowatość powierzchni wg DIN 267-2
Tolerancje ogólne	ISO 2768-c

Powierzchnia

Powłoki galwaniczne	wg DIN 267-9
Powłoki nieelektrolityczne płatkowe cynkowe	wg ISO 10683
Fosforowanie	wg DIN 50942

Informacje dodatkowe

Wersja z magnesem	możliwość sprowadzenia korków gwintowych również z magnesem

Przykład oznaczania korka gwintowanego z kołnierzem i gniazdem sześciokątnym, z gwintem cylindrycznym M20x1,5 ze stali węglowej:

Korek gwintowany DIN 908 – M20x1,5 - St.

Opis

Korek z gn. 6-kt wg normy DIN 908. Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana. Korki gwintowane do otworów spustowych, wlewowych i kontrolnych.

Dostępny asortyment: w rozmiarach od G 1 do M60x2. W ofercie również w wykonaniu z ocynkiem płatkowym.

Specyfikacja produktu

Rozmiar	—
Norma	DIN 908
Rodzaj	Korek z gn. 6-kt
Pokrycie	Bez powłoki (surowe)
Własność	z kołn.
Układ rozmiaru	gwint metryczny
Odmiana	z kołn.
Napęd	z kołnierzem
