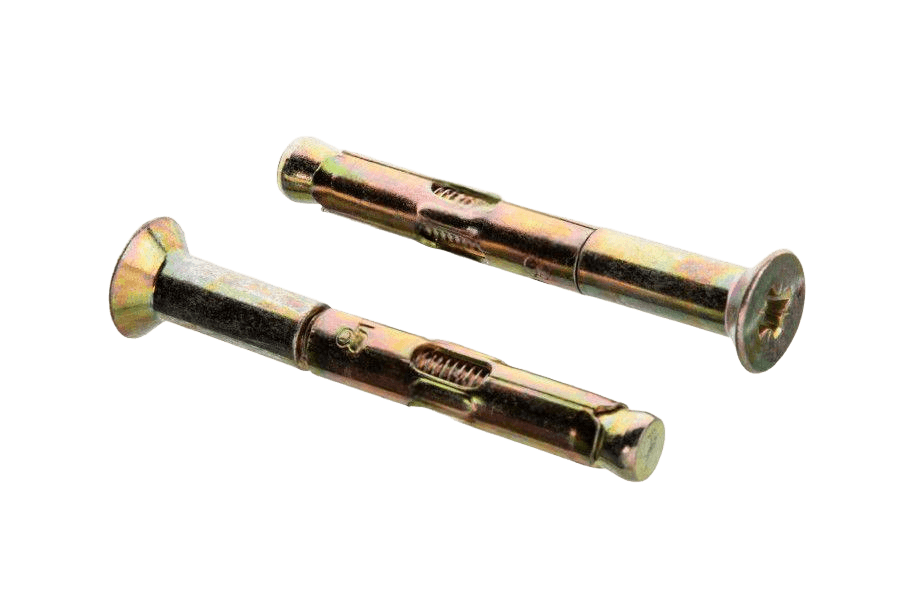

Kotwa rozp. stożkowa
Wymiary i warunki techniczne wg AN 228
Oznaczanie
Zastosowanie
Kotwy rozporowe tulejowe przeznaczone są do przymocowywania konstrukcji i przedmiotów do betonu, kamienia i cegły pełnej. Dopuszcza się stosowanie w innych litych materiałach po przeprowadzeniu próby wytrzymałościowej. Można je stosować do montażu przetykowego oraz w otworach przelotowych.
Łeb stożkowy zapewnia wgłębienie się kotwy w materiał rodzimy.
Są szczególnie zalecane do montażu korytek (np. elektrycznych) na ścianach, gdzie ilość miejsca jest ograniczona.
Zalety
- Gotowa do natychmiastowego użycia, wstępnie zmontowana
- Łeb stożkowy
- Prosta w montażu
- Średnica kotwy równa otworowi montażowemu
Wymiary (mm)
| d — oznaczenie (Ø trzonu x l) | 8x60 | 8x85 | 8x100 | 10x102 | 10x120 |
|---|---|---|---|---|---|
| d1 | 8 | 8 | 8 | 10 | 10 |
| l1 | 36 | 60 | 60 | 70 | 70 |
| l2 | 23 | 23 | 23 | 25 | 25 |
Przykład oznaczania kotwy rozporowej tulejowej z łbem stożkowym z gwintem M8, długości nominalnej l = 100 mm:
Kotwa rozporowa AN 228 – M8 x 100
Opis
Kotwa rozp. stożkowa wg normy AN 228. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Do mocowań w betonie i pełnym murze.
Dostępny asortyment: długościach 60–100 mm. W ofercie również w wykonaniu ocynkowanym.
Specyfikacja produktu
| Długość | — |
|---|---|
| Norma | AN 228 |
| Rodzaj | Kotwa rozp. stożkowa |
| Pokrycie | Ocynk galwaniczny żółty (oc.Z) |
| Średnica zewnętrzna | 8 |
| Rozmiar | M6 |
| Układ rozmiaru | gwint metryczny |
