Opis

Kotwa rozporowa z gwintem wewnętrznym składa się z rozporowego korpusu o kształcie walcowym oraz stożkowego bolca. Bolec używany jest do rozpierania kotwy w otworze podczas montażu i jest poddany obróbce cieplnej, zapobiegającej zatarciu się podczas rozpierania. Korpus posiada cztery nacięcia na części długości. Kotwa wymaga zastosowania pobijaka w celu rozparcia kotwy w otworze.

Zastosowanie

Idealna do ogólnego stosowania ze względu na relatywnie płytkie zakotwienie oraz wyeliminowanie współpracującej nakrętki — wkręcany pręt gwintowany wystaje z podłoża. Przeznaczona do kotwienia w betonie; nie powinna być stosowana do cegły i pustaków.

Montaż poniżej powierzchni betonu

Kotwę można umieścić poniżej powierzchni betonu: należy wykonać otwór o większej głębokości niż długość kotwy, wkręcić śrubę i uderzając w jej łeb zagłębić kotwę na pożądaną głębokość, następnie wykręcić śrubę i rozeprzeć kotwę za pomocą pobijaka.

Przykład oznaczania kotwy rozporowej z gwintem wewnętrznym, z bolcem, o wymiarze nominalnym M8x30:

Kotwa rozporowa AN 215 – M8 x 30

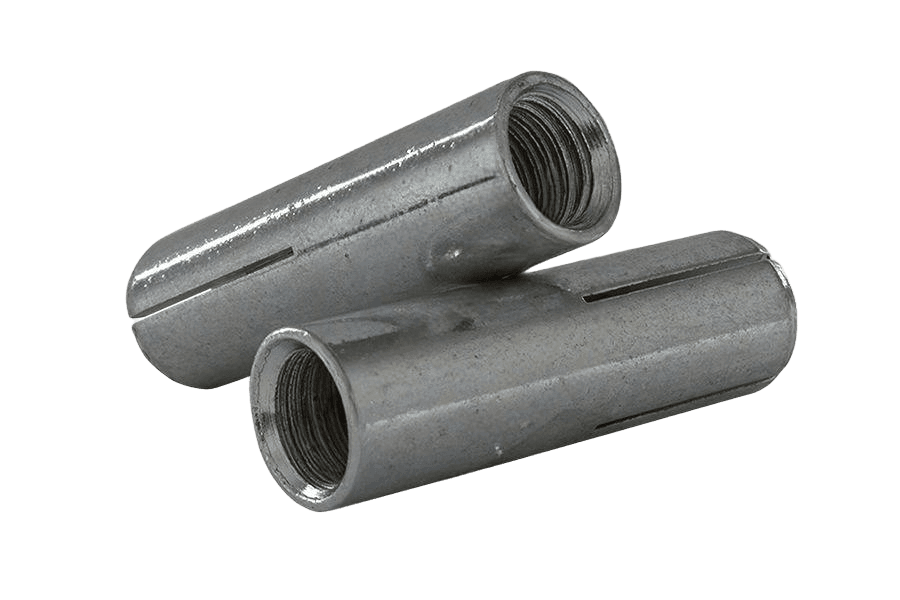

Kotwa rozp. wbijana wewn. oc.B AN 215. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Do mocowań w betonie i pełnym murze.

Dostępny asortyment: w rozmiarach od M6 do M20.
