AN 609karta katalogowa

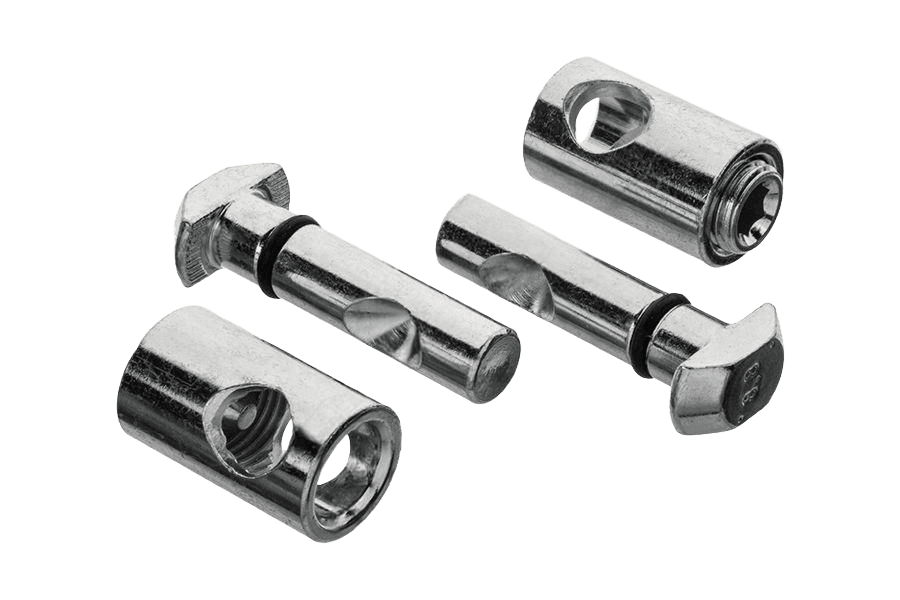

Łącznik profili
Wymiary i warunki techniczne wg AN 609
Budowa łącznika
oznaczenia wymiarów: n, Øe, Øf, k, l, t; P1, P2 — profile łączone
profile łączone w jednej linii
profile łączone pod kątem 90°
Wymiary (mm)wybrany rozmiar: 8/10 0°
| typ — kąt | 8/8 0° | 8/8 90° | 8/10 0° | 10/10 0° | 10/10 90° |
|---|---|---|---|---|---|
| n | 18 | 18 | 18 | 22,5 | 22,5 |
| Øe | 7 | 7 | 7 | 9,7 | 9,7 |
| Øf | 11 | 11 | 11 | 17 | 17 |
| k | 4,8 | 4,8 | 5,7 | 5,7 | 5,7 |
| l | 33 | 33 | 40 | 45,5 | 45,5 |
| t | 15,5 | 15,5 | 19,5 | 19,5 | 19,5 |
typ — oznaczenie łączonych profili (np. 8/8 = profil 8 z profilem 8, 8/10 = profil 8 z profilem 10)kąt 0° — łącznik równoległy (profile w jednej linii)kąt 90° — łącznik prostopadły (profile pod kątem prostym)P1, P2 — oznaczenie profili wg rysunku; dla typu 8/8 i 10/10 łącznik jest symetryczny, dla typu 8/10 kierunek jest ustalony (profil 8 = P2, profil 10 = P1)n — odległość od kołnierza oporowego do czopu ØfØe — średnica czopu wchodzącego w profil P2Øf — średnica czopu oporowego między profilamik — długość trzpienia mocującego w profilu P1l — długość całkowita łącznikat — rozstaw krzyżowego trzpienia mocującego, osadzanego w kanale profilu P1
Oznaczanie
Przykład oznaczania łącznika profili do łączenia profili 8/8, ustawienie prostopadłe 90°:
Łącznik profili AN 609 – 8/8 - 90°
Przykład oznaczania łącznika profili do łączenia profili 8 z 10, ustawienie równoległe 0°:
Łącznik profili AN 609 – 8/10 - 0°
Opis
Łącznik profili wg normy AN 609. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępne warianty: 8/10 0°. W ofercie również w wykonaniu ocynkowanym.
Specyfikacja produktu
| Gwint | 8/10 0° |
|---|---|
| Norma | AN 609 |
| Rodzaj | Łącznik profili |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Rozmiar | 8 |
| Układ rozmiaru | średnica (mm) |
| Ilość w opakowaniu | 10 szt |
| Waga opakowania | 260 g |
| Waga 1 szt | 26 g |
