AN 422karta katalogowa
Mufka dwugwintowa z koln.
Wymiary i warunki techniczne wg AN 422
Wymiary (mm)
| d | M6 | M8 |
|---|---|---|
| Øe | 10,5 | 13,3 |
| p | 3 | 4 |
| Ødk | 12 | 14 |
| b | 16 | 15 |
| Gniazdo | 6 | 8 |
d — oznaczenie gwintu wewnętrznego metrycznego (rozmiar nominalny)Øe — średnica zewnętrzna trzpienia (poniżej kołnierza)p — skok gwintu zewnętrznego (do drewna)Ødk — średnica kołnierzab — długość całkowitaGniazdo — rozmiar klucza sześciokątnego (imbusowego) do wkręcania
Oznaczanie
Przykład zamawiania mufki dwugwintowej z kołnierzem, z gwintem wewnętrznym M6:
Mufka AN 422 – M6.
Opis

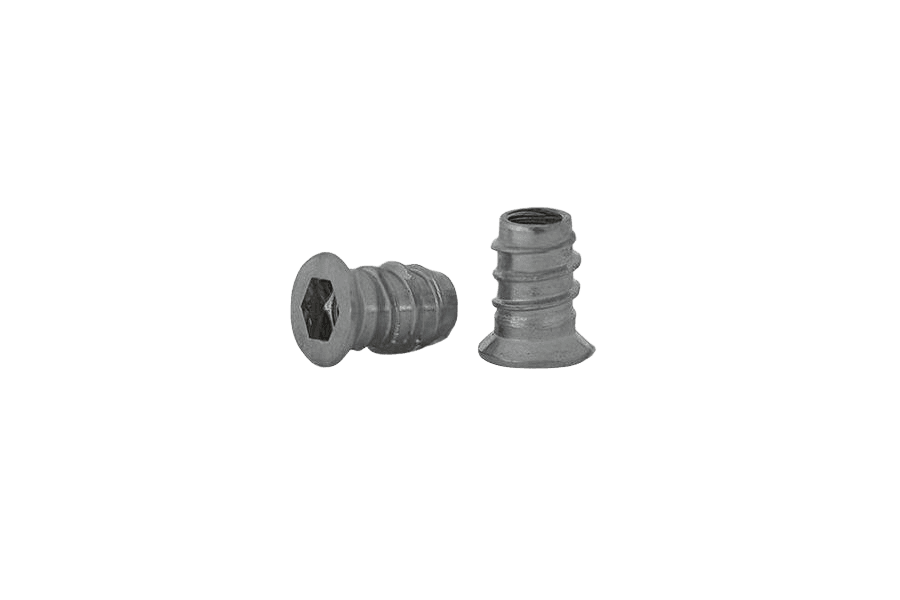

Mufka dwugwintowa z koln. oc.B AN 422. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od M6 do M8.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | AN 422 |
| Rodzaj | Mufka dwugwintowa z koln. |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Długość | 15 |
| Układ rozmiaru | gwint metryczny |
