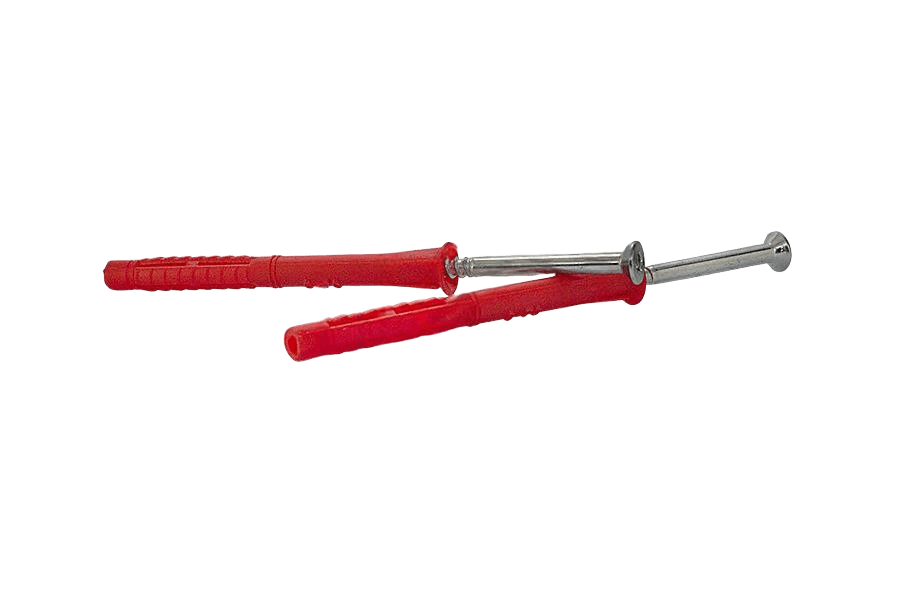

MV/SK kołek rozp. z wkr.
Wymiary i warunki techniczne wg AN 246
Wymiary (mm)wybrany rozmiar: 135 × 10
| Wielkość | 6x50 | 6x70 | 8x60 | 8x80 | 8x100 | 10x100 | 10x115 | 10x135 | 10x160 |
|---|---|---|---|---|---|---|---|---|---|
| Ødk | 6 | 6 | 8 | 8 | 8 | 10 | 10 | 10 | 10 |
| lk | 50 | 70 | 60 | 80 | 100 | 100 | 115 | 135 | 160 |
| Ødw | 4 | 4 | 5,5 | 5,5 | 5,5 | 7 | 7 | 7 | 7 |
| lw | 55 | 75 | 65 | 85 | 105 | 110 | 120 | 140 | 170 |
Parametry montażowe (mm)
| Wielkość | 6x50 | 6x70 | 8x60 | 8x80 | 8x100 | 10x100 | 10x115 | 10x135 | 10x160 |
|---|---|---|---|---|---|---|---|---|---|
| H1 | 35 | 35 | 50 | 50 | 50 | 60 | 60 | 60 | 60 |
| G(max) | 15 | 35 | 10 | 30 | 50 | 40 | 55 | 75 | 100 |
| L(min) | 60 | 80 | 70 | 90 | 110 | 115 | 125 | 145 | 175 |
| ØD | 6 | 6 | 8 | 8 | 8 | 10 | 10 | 10 | 10 |
Parametry montażowe — schemat
Oznaczenia ØD, H1, G, L — parametry osadzenia kołka w podłożu
Oznaczanie
Zastosowanie
Uniwersalny kołek z tworzywa sztucznego o wydłużonej części rozpierającej dostarczany jest z wkrętem z gniazdem T (Tx Torx). Kołek składa się z tulejki z wpuszczanym kołnierzem i krawędziami blokującymi obracanie się kołka oraz z trzysegmentowego korpusu rozporowego złączonego na końcu.
Kołek szczególnie nadaje się do mocowania w cegle dziurawce, a ponadto jest odpowiedni do montażu w betonie, murze pełnym, również w murze z wyłożonymi płytami izolacyjnymi, ceramicznymi lub z grubą warstwą tynku. Można stosować również do montażu drewnianych ościeżnic drzwi i okien.
Montaż w podłożu
Część rozporowa musi zakotwić się w odpowiedniej ilości materiału.
Zachować minimalną głębokość zakotwienia oraz maksymalną grubość elementu mocowanego.
Etapy montażu
Wybrać odpowiednią wielkość kołka wg wytycznych montażowych. Wywiercić otwór montażowy; przy montażu przetykowym wiercić razem z elementem montowanym. Sposób wiercenia dostosować do materiału — do cegły dziurawki nie stosować wiertarki udarowej.
Wyczyścić otwór.
Przyłożyć element montażowy, wprowadzić kołek w otwór i wkręcić wkręt.
Przy montażu w betonie z izolacją i osłoną stosuje się montaż przetykowy: otwór wiercony jest w betonie wraz z przyłożoną izolacją, następnie przez izolację umieszcza się kołek w betonie, przykłada się osłonę i wkręca wkręt.
Materiał i wykonanie
Kołek
| Materiał | Nylon |
|---|
Wkręt
| Materiał | Stal niestopowa (węglowa) wg EN 10025 |
|---|---|
| Gniazdo | sześciokarbowe T (Tx Torx) wg ISO 10664 |
| Wykończenie/powłoka | cynk galwaniczny A2K wg ISO 4042 |
Przykład oznaczania kołka rozporowego z nylonu do cegły dziurawki o średnicy Ød = 8 mm, długości l = 100 mm, z wkrętem z łbem stożkowym z gniazdem T (Tx Torx) ze stali niestopowej (stali węglowej):
Kołek rozporowy z wkrętem AN 246 - 8 x 100 - St
Opis
MV/SK kołek rozp. z wkr. AN 246. Kołek rozporowy z wkrętem — do mocowań w murze i betonie.
Dostępne warianty: 10x135.
Specyfikacja produktu
| Długość | 135 |
|---|---|
| Średnica | 10 |
| Norma | AN 246 |
| Rodzaj | MV/SK kołek rozp. z wkr. |
| Rozmiar | 10 |
| Typ łba | (inne) |
| Napęd | (inne) |
| Układ rozmiaru | średnica (mm) |
| Ilość w opakowaniu | 25 szt |
| Waga opakowania | 1 kg |
| Waga 1 szt | 40 g |
