AN 607karta katalogowa

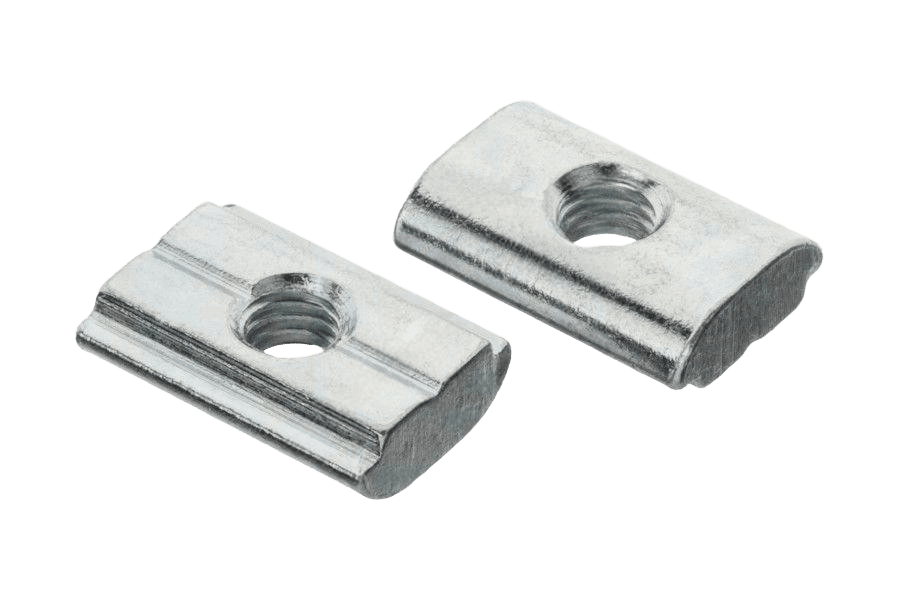

Nakr. do profili wpinana
Wymiary i warunki techniczne wg AN 607
Wymiary (mm)
| Rowek | 8 | 10 |
|---|---|---|
| Ød | M5, M6, M8 | M6, M8 |
| a | 1 | 1,5 |
| h | 4,8 | 5,3 |
| l | 16 | 20 |
| s | 11,8 | 13,8 |
| t | 7,8 | 9,8 |
Rowek — szerokość rowka profilu (mm)Ød — gwint metryczny nakrętkia — szerokość odsadzenia (progu) stopkih — szerokość stopkil — długość nakrętkis — szerokość nakrętkit — wysokość nakrętki
Oznaczanie
Nakrętka wpinana do profili — wprowadzana na skos w rowek profilu aluminiowego, następnie obracana o 90° do położenia montażowego (bez elementu sprężystego).
Przykład oznaczania nakrętki wpinanej z gwintem M5, do profilu 8:
Nakrętka wpinana profili AN 607 – 8 – M5.
Opis
Nakrętka do profili wpinana wg normy AN 607. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Dobierana do śrub o odpowiadającej klasie własności.
Dostępny asortyment: w rozmiarach od M6 do M8. W ofercie również w wykonaniu ocynkowanym.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | AN 607 |
| Rodzaj | Nakr. do profili wpinana |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
| Odmiana | N 10- |
