AN 85karta katalogowa
Nakr. dystans.
Wymiary i warunki techniczne wg AN 85
Wymiary (mm)
| Ød(nom) | M6 | M8 | M10 |
|---|---|---|---|
| m(nom) | 25; 30 | 30; 40 | 50 |
| s | 10,0 | 11,0 | 13,0 |
Ød(nom) — nominalna średnica gwintum(nom) — długość nominalna nakrętki dystansowejs — rozmiar klucza (rozwartość)
Materiał i wykonanie
Materiał
| Stal | niestopowa wg PN-EN 10025 (stal węglowa) |
|---|
Tolerancje
| Klasa dokładności | B |
|---|---|
| Norma | ISO 4759-1 |
Powłoka
| ocynk galwaniczny A2K | |
| Norma | ISO 4042 |
Oznaczanie
Przykład oznaczania nakrętki sześciokątnej dystansowej, z gwintem M8, długości nominalnej m = 40 mm:
Nakrętka dystansowa AN 85 - M8 - 40
Opis

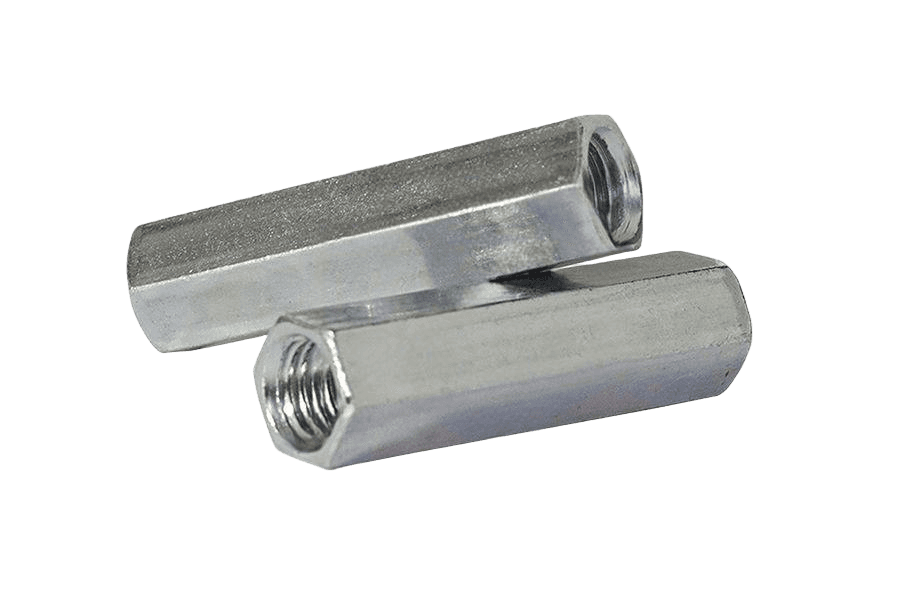

Nakr. dystans. oc.B AN 85. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od M6 do M10 i długościach 25–50 mm.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | AN 85 |
| Rodzaj | Nakr. dystans. |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Rodzaj gwintu | Gwint zwykły (zgrubny) |
| Układ rozmiaru | gwint metryczny |
| Odmiana | S10 |
| Napęd | S 10 |
