AN 145karta katalogowa
Nakr. gąsienicy, kwadratowa
Wymiary i warunki techniczne wg AN 145
Wymiary (mm)
| Ø d — gwint metryczny | M18x1,5 | M20x1,5 | M22x1,5 | M24x1,5 |
|---|---|---|---|---|
| m(max) | 19 | 21 | 24,5 | 26,5 |
| m(min) | 18,5 | 20,5 | 24 | 26 |
| s(max) | 27 | 30 | 32 | 35 |
| s(min) | 26,67 | 29,67 | 31,67 | 34,67 |
| e(min) | 35,67 | 38,68 | 42,4 | 46,2 |
m — wysokość nakrętkis — rozmiar (wymiar) pod klucze — średnica opisana (przekątna zewnętrzna)
Materiał i wymagania
Materiał
| Stal | klasa własności 12 wg ISO 898-1 |
|---|
Cechowanie
| klasa własności, cecha producenta — wg ISO 898-1 |
Gwint
| Tolerancja (gwint metryczny) | 6H wg ISO 261, ISO 965-2 |
|---|---|
| Gwint calowy | UNF wg ANSI B1.1 |
Tolerancje
| Klasa dokładności | A wg ISO 4759-1 |
|---|
Powierzchnia
| Wykończenie | bez pokrycia (jak wytworzono) wg ISO 4042 |
|---|
Oznaczanie
Przykład oznaczania nakrętki stopy gąsienicy z gwintem M20x1,5, klasa własności 12:
Nakrętka stopy gąsienicy AN 145 - M20x1,5 - 12.
Opis

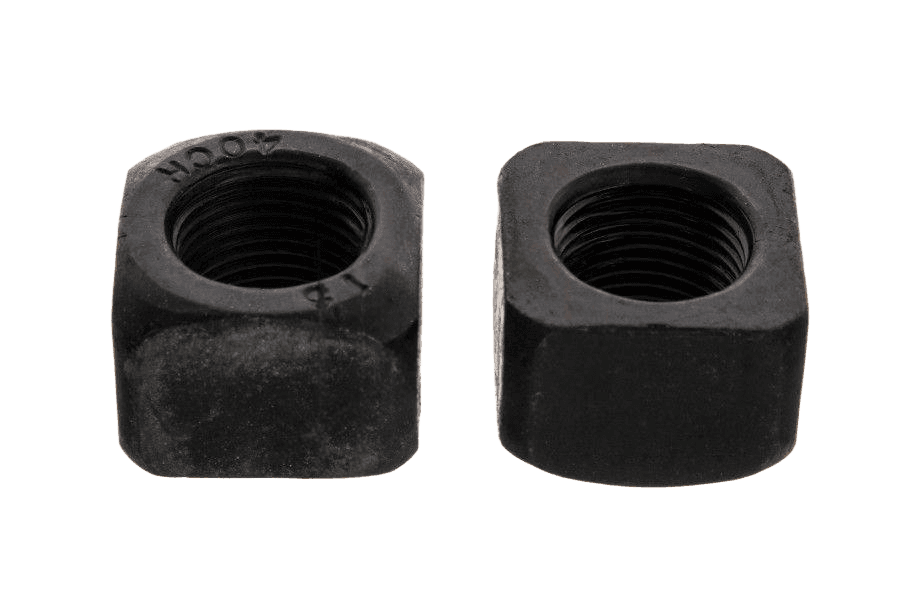

Nakr. gąsienicy, kwadratowa 12 surowe AN 145, w klasie 12. Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana.
Dostępny asortyment: w rozmiarach od M18x1,5 do M24x1,5.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | AN 145 |
| Rodzaj | Nakr. gąsienicy, kwadratowa |
| Klasa / materiał | 12 |
| Pokrycie | Bez powłoki (surowe) |
| Rodzaj gwintu | Gwint drobnozwojny |
| Skok gwintu | 1,5 |
| Układ rozmiaru | gwint metryczny |
