Wymiary (mm)
— wymiary nie zalecaned — gwint nominalny (zwykły)wiersz „d, drobnozwojny" — dostępne gwinty drobnozwojneP — podziałka (skok) gwintuh — wysokość nakrętkim — wysokość części gwintowanej (nośnej)dc — średnica kołnierza (powierzchni oporowej)s — rozmiar klucza (rozstaw płaszczyzn)
Warunki techniczne
Gwint
| Tolerancja | 6H |
|---|
| Norma | DIN 13-12, DIN 13-15 |
|---|
Własności mechaniczne
| Klasa własności mechanicznych | 8, 10; 12 (≤ M16) |
|---|
| Norma | DIN ISO 898-2, DIN 267-23 |
|---|
Tolerancje
| Klasa dokładności | A |
|---|
| Norma | DIN ISO 4759-1 |
|---|
Powierzchnia
| Jak wykonano |
|---|
| Chropowatość powierzchni | DIN 267-2 |
|---|
| Nieciągłości powierzchni | DIN 267-20 |
|---|
| Powłoki galwaniczne | DIN 267-9 |
|---|
Odbiór
| Procedura odbioru DIN 267-5 |
|---|
Oznaczanie
Przykład oznaczania nakrętki sześciokątnej z kołnierzem, samozabezpieczającej, z wkładką niemetalową, z gwintem M12 i klasy własności mechanicznych 8:
Nakrętka sześciokątna DIN 6926 – M12 - 8
Opis

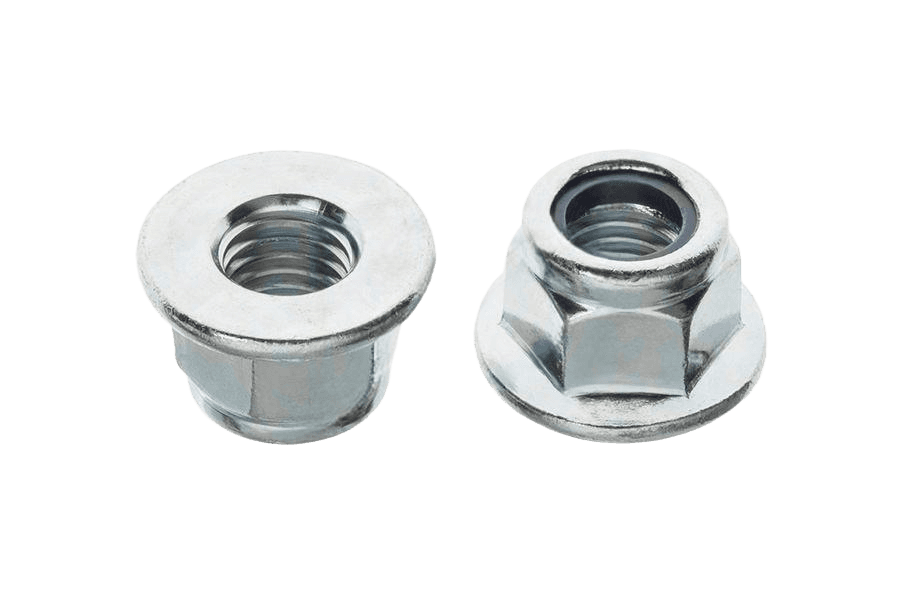

Nakrętka kołn. samohamowna wg normy DIN 6926, w klasie 8. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Dobierana do śrub o odpowiadającej klasie własności.
Dostępny asortyment: w rozmiarach od M5 do M16. W ofercie również w wykonaniu 10 z ocynkiem płatkowym i 8 z ocynkiem płatkowym.
Specyfikacja produktu
| Rozmiar | — |
|---|
| Norma | DIN 6926 |
|---|
| Rodzaj | Nakr. kołn. samoham. |
|---|
| Klasa / materiał | 8 |
|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|
| Układ rozmiaru | gwint metryczny |
|---|
