Wymiary (mm)
— wymiary nie zalecaneØd(drobnozwojny) — dostępne oznaczenie gwintu drobnozwojnego dla danego rozmiaru; wartość w nawiasie to dodatkowa, jeszcze drobniejsza podziałka (dostępna tylko dla M10 i M12)P — podziałka gwintuh(max) — całkowita wysokość nakrętki (maks.)m(min) — wysokość nakrętki bez zaokrąglenia u podstawy kołnierza (min.)Ødc(max) — maks. średnica kołnierzas(nom) — nominalna rozwartość klucza
Warunki techniczne
Wymagania ogólne
| Norma | DIN 267-1, DIN 267-15 |
|---|
Gwint
| Tolerancja | 6H |
|---|
| Norma | DIN 13-12, DIN 13-15 |
|---|
Własności mechaniczne
| Klasa własności mechanicznych | 8, 10, 12 (≤ M16) |
|---|
| Norma | ISO 898-2, DIN 267-23 |
|---|
Tolerancje
| Klasa dokładności | A |
|---|
| Norma | ISO 4759-1 |
|---|
Powierzchnia
| jak wykonano |
|---|
| Chropowatość powierzchni | wg DIN 267-2 |
|---|
| Nieciągłość powierzchni | wg DIN 267-20 |
|---|
| Powłoki galwaniczne | wg DIN 267-9 |
|---|
Odbiór
| procedura odbioru wg DIN 267-5 |
|---|
Oznaczanie
Przykład oznaczania: nakrętka sześciokątna z kołnierzem, samozabezpieczająca, jednolita, z gwintem M12 i klasy własności mechanicznych 8:
Nakrętka sześciokątna DIN 6927 – M12 - 8.
Normy powiązane: ISO 7044, ISO 12126.
Opis

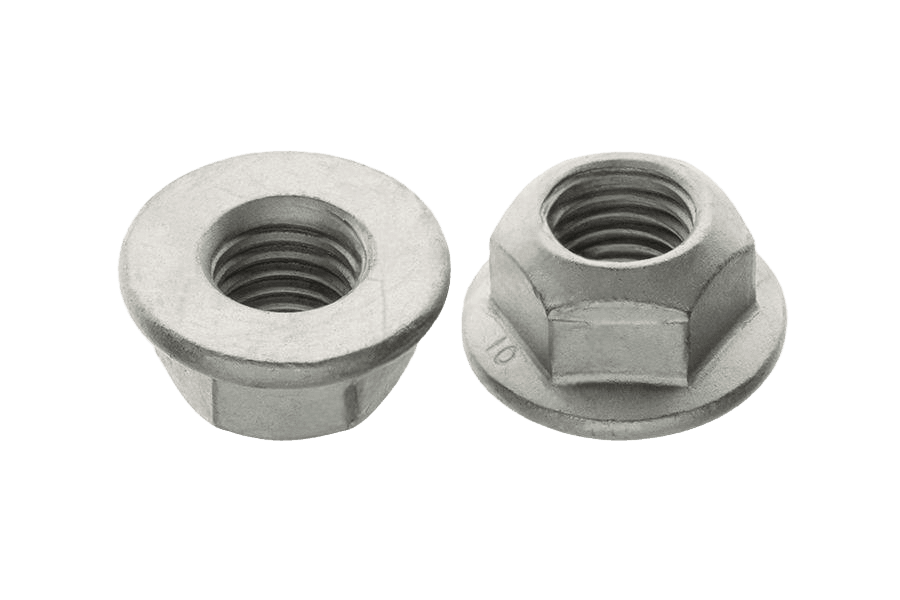

Nakrętka kołn. samozab. wg normy DIN 6927 (odpowiedniki: ISO 7044, ISO 12126), w klasie 10. Powłoka cynku płatkowego daje podwyższoną odporność na korozję bez ryzyka kruchości wodorowej. Dobierana do śrub o odpowiadającej klasie własności.
Dostępny asortyment: w rozmiarach od M6 do M20x1,5. W ofercie również w wykonaniu 8 ocynkowanym.
Specyfikacja produktu
| Rozmiar | — |
|---|
| Norma | DIN 6927 |
|---|
| Rodzaj | Nakr. kołn. samozab. |
|---|
| Klasa / materiał | 10 |
|---|
| Pokrycie | Cynk płatkowy srebrny (fl Zn) |
|---|
| Układ rozmiaru | gwint metryczny |
|---|
| Napęd | z kołnierzem |
|---|
