DIN 935karta katalogowa

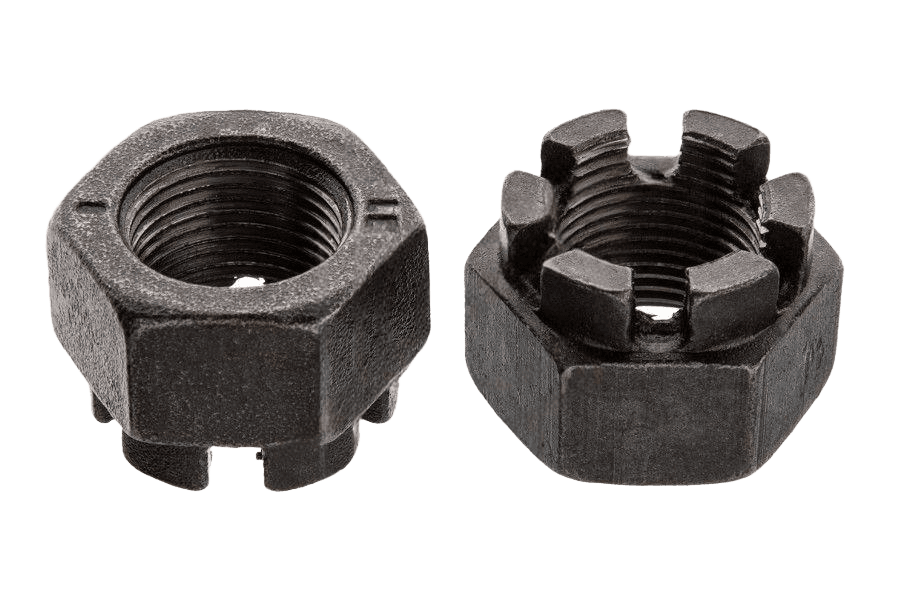

Nakr. koronowa
Wymiary i warunki techniczne wg DIN 935
Wymiary (mm)
| Ø d(nom) | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | M22 | M24 | (M27) | M30 | (M33) | M36 | (M39) | M42 | (M45) | M48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ø d (wariant 1) | M8x1 | M10x1 | M12x1,25 | (M14x1,5) | M16x1,5 | (M18x1,5) | M20x1,5 | M22x1,5 | M24x2 | (M27x2) | M30x2 | (M33x2) | M36x3 | (M39x3) | M42x3 | (M45x3) | M48x3 | |||
| Ø d (wariant 2) | M10x1,25 | M12x1,5 | (M18x2) | M20x2 | M22x2 | |||||||||||||||
| P | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 | 3,5 | 4 | 4 | 4,5 | 4,5 | 5 |
| Øde | 16 | 18 | 22 | 25 | 28 | 32 | 34 | 38 | 42 | 46 | 50 | 55 | 58 | 62 | 65 | |||||
| m | 5 | 6 | 7,5 | 9,5 | 12 | 15 | 16 | 19 | 21 | 22 | 26 | 27 | 30 | 33 | 35 | 38 | 40 | 46 | 48 | 50 |
| s | 7 | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 |
| Zawleczka | 1x10 | 1,2x12 | 1,6x14 | 2x16 | 2,5x20 | 3,2x22 | 3,2x25 | 4x28 | 4x32 | 4x36 | 5x36 | 5x40 | 5x45 | 6,3x50 | 6,3x56 | 6,3x63 | 6,3x71 | 8x71 | 8x80 | 8x80 |
— wymiary nie zalecaneØ d (wariant 1/2) — opcjonalne oznaczenia gwintu drobnozwojnego dostępne dla danej średnicy nominalnej (część rozmiarów ma jeden wariant, część dwa)P — skok gwintu zwykłego (grubozwojnego)Øde — średnica kołnierza (walcowej części nakrętki z rowkami pod zawleczkę); brak dla mniejszych rozmiarów bez kołnierzam — wysokość nakrętkis — rozmiar kluczaZawleczka — zalecane wymiary zawleczki (Ø × l) wg ISO 1234, wartości orientacyjne
Liczba rowków (nacięć pod zawleczkę)
| do 39 mm średnicy nominalnej gwintu | 6 |
|---|---|
| od 42 mm do 68 mm średnicy nominalnej gwintu | 8 |
| powyżej 72 mm średnicy nominalnej gwintu | 10 |
Materiał i wykonanie
Materiał
| Stal | klasa własności: d ≤ 39 mm: 6, 8, 10; d > 39 mm: wg uzgodnienia; wg ISO 898-2, ISO 898-6 |
|---|---|
| Stal nierdzewna | d < 20 mm: A2-70; 20 mm < d ≤ 39 mm: A2-50; d > 39 mm: wg uzgodnienia; wg ISO 3506-1 |
| Metale nieżelazne | CuZn — stop miedzi z cynkiem |
Gwint
| Tolerancja | 6H |
|---|---|
| Norma | DIN 13-12, DIN 13-15 |
Tolerancje
| Klasa dokładności | A dla d ≤ M16; B dla d > M16 |
|---|---|
| Norma | ISO 4759-1 |
Powierzchnia / powłoka
| Stal | jak wykonano; powłoki galwaniczne wg ISO 4042; powłoki płatkowe wg ISO 10683; powłoki ogniowe wg ISO 10684 |
|---|---|
| Stal nierdzewna | bez powłoki |
| Metale nieżelazne | bez powłoki |
Oznaczanie
Przykład oznaczania: nakrętki koronowej z gwintem M12, klasy własności mechanicznych 8:
Nakrętka sześciokątna DIN 935 – M12 – 8.
Norma powiązana: PN 82148.
Opis
Nakrętka koronowa wg normy DIN 935, w klasie 8. Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana. Dobierana do śrub o odpowiadającej klasie własności.
Dostępny asortyment: w rozmiarach od M20x1,5 do M42x3. W ofercie również w wykonaniu 8 ocynkowanym i 10 surowym.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 935 |
| Rodzaj | Nakr. koronowa |
| Klasa / materiał | 8 |
| Pokrycie | Bez powłoki (surowe) |
| Rodzaj gwintu | Gwint drobnozwojny |
| Układ rozmiaru | gwint metryczny |
