AN 86karta katalogowa
Nakr. łożysk. samoham.
Wymiary i warunki techniczne wg AN 86
Wymiary (mm)
| d(nom) | M10x0,75 | M12x1 | M15x1 | M17x1 | M20x1 | M25x1,5 | M30x1,5 | M35x1,5 | M40x1,5 | M45x1,5 | M50x1,5 | M55x2 | M60x2 | M65x2 | M70x2 | M75x2 | M80x2 | M85x2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GAL | GAL10 | GAL12 | GAL15 | GAL17 | GAL20 | GAL25 | GAL30 | GAL35 | GAL40 | GAL45 | GAL50 | GAL55 | GAL60 | GAL65 | GAL70 | GAL75 | GAL80 | GAL85 |
| D | 18 | 21 | 24 | 28 | 32 | 38 | 44 | 50 | 56 | 62 | 68 | 75 | 80 | 85 | 92 | 98 | 105 | 110 |
| h | 7,4 | 7,4 | 8,4 | 8,4 | 9,4 | 10,4 | 10,9 | 11,2 | 12,1 | 12,2 | 12,7 | 13,2 | 13,3 | 14,3 | 14,4 | 16,0 | 16,3 | 17,3 |
| s | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 7 | 8 | 8 | 8 | 10 |
| n | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 6 | 6 | 6 | 6 | 6 | 8 | 8 |
d — gwint metryczny drobnozwojnyGAL — oznaczenie handlowe nakrętki (seria łożyskowa)D — średnica zewnętrznah — wysokość (grubość) nakrętkis — szerokość rowkan — liczba rowków
Oznaczanie
Przykład zamawiania nakrętki do łożysk samokontrującej z gwintem M12x1 (GAL12):
Nakrętka do łożysk AN 86 – M12x1
Opis

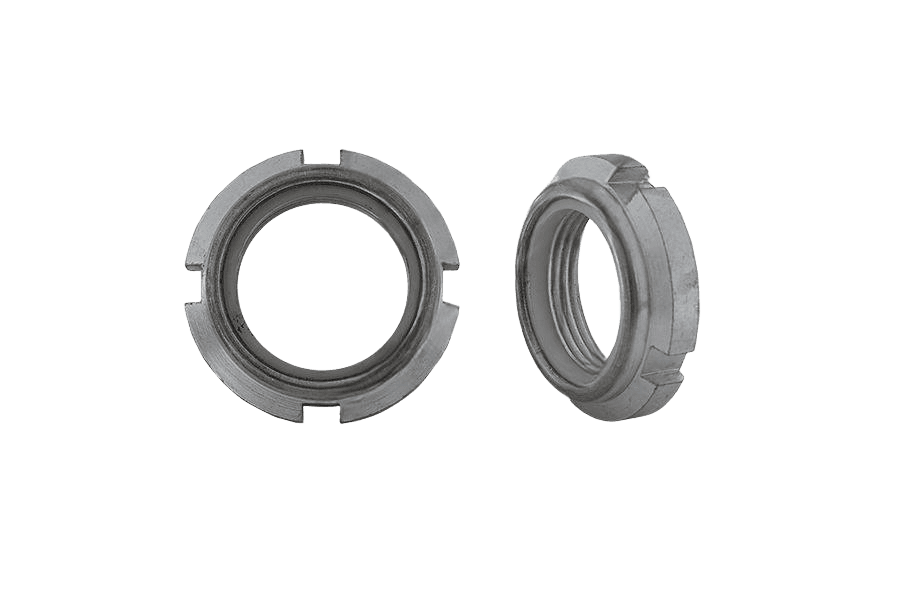

Nakr. łożysk. samoham. oc.B AN 86. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od M15x1 do M85x2.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | AN 86 |
| Rodzaj | Nakr. łożysk. samoham. |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Rodzaj gwintu | Gwint drobnozwojny metryczny |
| Układ rozmiaru | gwint metryczny |
