DIN 466karta katalogowa
Nakr. okr. radełk. wysoka
Wymiary i warunki techniczne wg DIN 466
Rysunek techniczny
widok z boku (przekrój) z wymiarami Ødk, Ød, Øds, c, k, h oraz widok czołowy pokazujący otwór gwintowany — wartości wg tabeli poniżej
Wymiary (mm)
| d1(nom) | M1,2 | M1,4 | M1,6 | M2 | M2,5 | M3 | (M3,5) | M4 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| c(≈) | 0,3 | 0,3 | 0,4 | 0,4 | 0,4 | 0,5 | 0,6 | 0,8 | ||||
| d2 | 6 | 7 | 7,5 | 9 | 11 | 12 | 14 | 16 | 20 | 24 | 30 | 36 |
| d3 | 3 | 3,5 | 3,8 | 4,5 | 5 | 6 | 7 | 8 | 10 | 12 | 16 | 20 |
| h | 4 | 4,7 | 5 | 5,3 | 6,5 | 7,5 | 8,5 | 9,5 | 11,5 | 15 | 18 | 23 |
| k | 1,5 | 2 | 2 | 2 | 2,5 | 2,5 | 3 | 3,5 | 4 | 5 | 6 | 8 |
— wymiary nie zalecaned1 — nominalna średnica gwintuc(≈) — przybliżona wielkość zaokrąglenia/fazowania u podstawy części radełkowanejd2 — średnica radełkowania (zewnętrzna)d3 — średnica trzonu (kołnierza) pod radełkowaniemh — wysokość całkowitak — wysokość trzonu (kołnierza) pod radełkowaniem
Własności mechaniczne
Klasa własności mechanicznych (materiał)
| Stal | klasa 5 wg DIN 267-4 |
|---|---|
| Mosiądz | wg DIN 17672 |
| Inne | inne klasy i materiały wg uzgodnień |
Oznaczanie
Przykład oznaczania nakrętki radełkowanej wysokiej z gwintem M5 i klasy własności mechanicznych 5:
Nakrętka okrągła M5 DIN 466 – 5.
Normy powiązane: PN 82461.
Opis

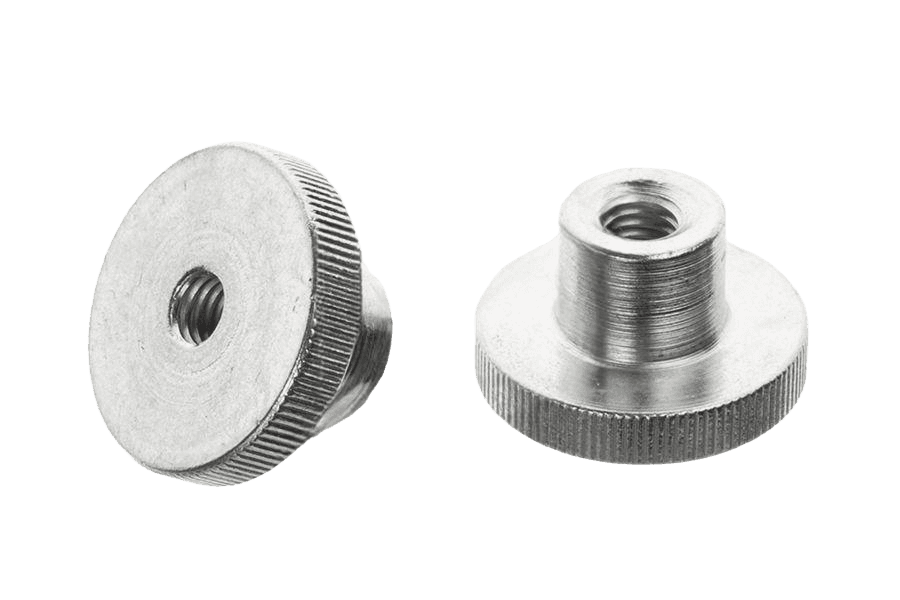

Nakr. okr. radełk. wysoka 5 oc.B DIN 466 (odpowiedniki: PN 82461), w klasie 5. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od M3 do M10.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 466 |
| Rodzaj | Nakr. okr. radełk. wysoka |
| Klasa / materiał | 5 |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Rodzaj gwintu | Gwint zwykły (zgrubny) |
| Własność | wysoka |
| Układ rozmiaru | gwint metryczny |
| Napęd | radełkowana |
